آلتیوم دیزاینر یکی از قدرتمندترین نرم افزارهای طراحی مدارهای الکترونیکی است که به طراحی شماتیک و PCB کمک می کند. یکی از قابلیت های مهم این نرم افزار ساخت کتابخانه های قطعات است. این کتابخانه ها می توانند شامل دو بخش اصلی باشند : شماتیک (که به طراحی مدار کمک می کند) و فوت پرینت (که به طراحی و ساخت PCB مرتبط است). این مقاله به شما کمک می کند تا با نحوه ساخت کتابخانه قطعات در آلتیوم دیزاینر آشنا شوید و بدانید چگونه می توانید قطعات مورد نظر خود را بسازید و در پروژه های مختلف استفاده کنید.
چرا ساخت کتابخانه قطعات در آلتیوم دیزاینر مهم است؟
اگر شما هم جزء افرادی باشید که در پروژه های الکترونیکی خود نیاز به استفاده از قطعات خاص دارید به احتمال زیاد با چالش ساخت کتابخانه قطعات مواجه شده اید. در طراحی های پیچیده قطعات استاندارد معمولاً پاسخ گوی نیازهای پروژه نخواهند بود و برای طراحی دقیق تر و شخصی سازی مدار باید کتابخانه های خاص ایجاد کنید. با استفاده از آلتیوم دیزاینر می توانید قطعاتی که دقیقا با نیازهای شما همخوانی دارند را بسازید و به کتابخانه خود اضافه کنید.
این کار چندین مزیت دارد :
- دقت بیشتر : قطعات سفارشی سازی شده دقیقاً با نیازهای شما هماهنگ خواهند بود.
- افزایش سرعت طراحی : دیگر نیازی به جستجو در میان کتابخانه های مختلف و آماده ندارید.
- کاهش خطاهای احتمالی : ساخت قطعات به طور مستقیم به شما این اطمینان را می دهد که همه چیز درست و دقیق خواهد بود.
مراحل ساخت کتابخانه قطعات در آلتیوم دیزاینر
ساخت کتابخانه قطعات در آلتیوم دیزاینر یک فرایند چند مرحله ای است. برای انجام این کار باید مراحل زیر را به ترتیب طی کنید :
۱. ایجاد یک کتابخانه جدید
اولین قدم برای ساخت یک قطعه جدید ایجاد یک کتابخانه جدید در نرم افزار است. برای این کار ابتدا از منوی اصلی گزینه File را انتخاب کرده و سپس گزینه New را بزنید. در اینجا شما باید Library را انتخاب کرده و یک کتابخانه جدید بسازید. توجه داشته باشید که کتابخانه ها می توانند به صورت شماتیک یا فوت پرینت باشند بنابراین در ابتدا باید تصمیم بگیرید که چه نوع کتابخانه ای می خواهید بسازید.
۲. انتخاب نوع قطعه : شماتیک یا فوت پرینت
در آلتیوم دیزاینر قطعات به دو بخش اصلی تقسیم می شوند :
- شماتیک : این بخش مربوط به طراحی مدارهای الکترونیکی است. در اینجا باید ترمینال ها و اتصالات قطعات را تعریف کنید.
- فوت پرینت : این بخش به طراحی فیزیکی و چاپ برد مدار مربوط می شود. فوت پرینت شامل اندازه گیری ها اتصالات فیزیکی و مکان قطعه بر روی PCB است.
قبل از شروع به ساخت قطعه باید مراحل ذکر شده در آموزش التیوم دیزاینر را به دقت دنبال کرده و تصمیم بگیرید که آیا فقط به شماتیک نیاز دارید یا اینکه فوت پرینت نیز باید طراحی شود.
۳. طراحی شماتیک قطعه
برای طراحی شماتیک قطعه ابتدا باید پارامترهای آن قطعه مانند ترمینال ها و پین ها را تعیین کنید. در این مرحله باید توجه زیادی به آرایش پین ها و اتصالات داخلی داشته باشید تا قطعه به درستی عمل کند. شما می توانید این بخش را با استفاده از ابزارهای رسم شماتیک آلتیوم دیزاینر انجام دهید. با استفاده از ابزار Place Pin می توانید پین ها را یکی یکی در موقعیت های صحیح قرار دهید.

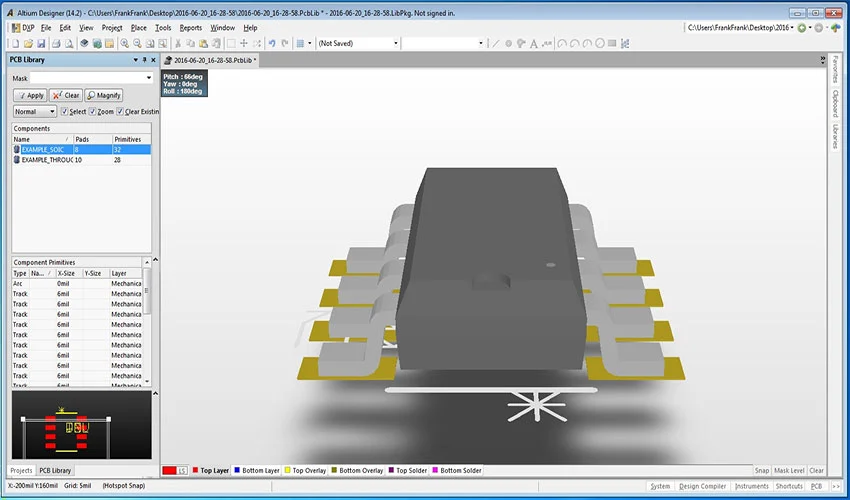

۴. طراحی فوت پرینت قطعه
پس از طراحی شماتیک نوبت به طراحی فوت پرینت می رسد. فوت پرینت دقیقاً همان چیزی است که هنگام ساخت PCB به آن نیاز دارید. شما باید ابعاد واقعی قطعه و مکان دقیق پین ها را مشخص کنید. برای انجام این کار به دقت به ابعاد فیزیکی قطعه و موقعیت پین ها توجه کنید.
اگر قطعه ای که می خواهید طراحی کنید یک قطعه استاندارد باشد (مثلاً یک مقاومت یا خازن) می توانید از کتابخانه های پیش فرض آلتیوم دیزاینر استفاده کنید. اما برای قطعات خاص یا سفارشی باید فوت پرینت را از ابتدا طراحی کنید.
۵. افزودن فوت پرینت به کتابخانه شماتیک
پس از ساخت فوت پرینت باید آن را به کتابخانه شماتیک اضافه کنید. برای این کار به بخش Library بروید و گزینه Add Component را انتخاب کنید. سپس فوت پرینت ساخته شده را به قطعه ای که طراحی کرده اید اضافه کنید. در این مرحله باید مطمئن شوید که همه چیز به درستی با هم هماهنگ است و اتصالات درست انجام شده است.
۶. ذخیره و استفاده از کتابخانه
بعد از اتمام طراحی قطعه باید کتابخانه را ذخیره کنید. توجه کنید که در هنگام ذخیره سازی نام و مسیر مناسبی برای کتابخانه انتخاب کنید. سپس می توانید از این کتابخانه در هر پروژه ای که نیاز به آن قطعه دارید استفاده کنید.
جدول مقایسه : شماتیک و فوت پرینت
|
ویژگی |
شماتیک |
فوت پرینت |
|
هدف |
طراحی مدار و اتصالات قطعات |
طراحی فیزیکی و مکان یابی قطعات بر روی PCB |
|
جزئیات |
پین ها اتصالات اجزاء داخلی |
ابعاد فیزیکی ترتیب پین ها مکان گذاری |
|
تاثیر در طراحی |
تأثیر مستقیم بر روی عملکرد مدار |
تأثیر بر روی ساخت PCB و مکان یابی قطعات |
|
ابزارها |
ابزارهای شماتیک Place Pin Place Component |
ابزارهای فوت پرینت Footprint Wizard |
نکات مهم برای موفقیت در طراحی کتابخانه قطعات
- تمرین مداوم : اگر می خواهید در طراحی کتابخانه قطعات ماهر شوید باید به صورت مداوم تمرین کنید. همیشه سعی کنید پروژه های مختلف را انجام دهید و قطعات جدیدی بسازید.
- دقت در ابعاد : هنگام طراحی فوت پرینت ها ابعاد دقیق قطعه و محل قرارگیری پین ها بسیار مهم است. حتی یک اشتباه کوچک می تواند باعث مشکلات جدی در ساخت PCB شود.
- استفاده از منابع آنلاین : در صورت نیاز به اطلاعات بیشتر از منابع آنلاین و مستندات آلتیوم دیزاینر استفاده کنید. این منابع به شما کمک می کنند تا به روزترین اطلاعات را در اختیار داشته باشید.
نتیجه گیری
ساخت کتابخانه قطعات در آلتیوم دیزاینر یک فرایند مهم در طراحی مدارهای الکترونیکی است. با استفاده از این ابزار می توانید قطعات خاص خود را بسازید و در پروژه ها استفاده کنید. مراحل ساخت کتابخانه شامل طراحی شماتیک طراحی فوت پرینت و افزودن آن ها به کتابخانه است. اگر به دقت و تمرین مداوم این فرایند را انجام دهید می توانید طراحی های حرفه ای و دقیق تری داشته باشید.
پرسش های متداول
- آیا می توانم قطعات سفارشی خود را در آلتیوم دیزاینر بسازم؟ بله شما می توانید قطعات سفارشی خود را به راحتی در آلتیوم دیزاینر بسازید و از آن ها در پروژه های مختلف استفاده کنید.
- آیا نیاز به دانش تخصصی برای طراحی فوت پرینت دارم؟ برای طراحی فوت پرینت ها نیاز به دقت و آشنایی با ابعاد فیزیکی قطعه دارید. توصیه می شود که قبل از شروع مستندات قطعه مورد نظر را به دقت بررسی کنید.
- چگونه می توانم از کتابخانه قطعات استفاده کنم؟ پس از ساخت کتابخانه می توانید از آن در هر پروژه ای که نیاز به آن قطعه دارید استفاده کنید. کافی است کتابخانه را بارگذاری کرده و قطعه مورد نظر را در طراحی خود قرار دهید.
