محاسبه میلگرد ساختمان بتنی ۱-۵ طبقه

محاسبه میلگرد ساختمان یک طبقه

قیمت میلگرد پردیس آذربایجان: پیش از ساخت هر سازه ای محاسبه و اندازه گیری میزان مصالح موردنیاز برای ساخت پروژه ضروری می باشد. به محاسبه میزان مصالح مصرفی برای ساخت پروژه هایی نظیر پل سازی، تونل سازی و ساختمان سازی در اصطلاح متره گفته می شود که یکی از ضروریات ساخت هر پروژه ای به حساب می آید. در ادامه برای محاسبه میلگرد ساختمان یک طبقه ابتدا کلیاتی در خصوص متره ساختمان ذکر خواهیم کرد.

مقدار آهن مصرفی به ازای هر متر مربع

• در کل میزان آهن مصرفی به ازای هر متر مربع 7555000 کیلوگرم بر متر مربع است.

مقدار سیمان مورد نیاز برای بتن ریزی

• مقدار سیمان مصرفی به ازای هر متر مربع 9187000 کیلوگرم بر متر مربع است.

مقدار بلوک مصرفی برای ساخت دیوارها و تیغه ها به شرح زیر است:

• تعداد کل آجر مصرفی متفاوت و بسته به نما و… دارد اما تقریبا بین 30000 تا 35000 است.
• آجر مصرفی در هر متر مربع بین 21.7 متر مربع است.

 محاسبه میلگرد فونداسیون

قیمت ورق: برای این که بتوان میلگرد مورد نیاز یک ساختمان یک، دو و سه طبقه را تا حدود زیادی تخمین زد نیاز است که مقاطع مورد نیاز در فونداسیون، ستون و سقف محاسبه شده را به دست آورد سپس به محاسبه آن برای تعداد طبقات پرداخت. برای این که مقاطع را در پی ساختمان یک طبقه یا بالاتر اجرا کنیم نیاز است که به سه صورت طولی، عرضی و تقویتی اجرا شود. این به این معناست که در فونداسیون یک ساختمان باید محاسباتی پیرامون قرارگیری مقاطع به صورت طولی و عرضی داشته باشیم. مقاطع مربوط به تقویت پی هم برای استحکام و قدرت بخشیدن به اسکلت است. از طرف دیگر میلگرد کارخانه با کارخانه از نظر وزن، قیمت و سایز کمی فرق دارند. برای مثال با توجه به وزن آن برای هر شاخه با کارخانه ذوب آهن اصفهان فرق دارد.

از نام این مقاطع کاملا مشخص است که در طول محور پی اجرا می شوند یعنی این مقاطع در ردیف های بالا و پایین فونداسیون قرار می گیرند. برای به دست آوردن وزن میلگردی که می خواهیم در قسمت طولی به کار ببریم باید ابتدا طول یک میلگردی که در محور مورد نظر نیاز داریم را حساب کنیم. قبل از توضیح محاسبه وزن میلگرد، دو نکته را به شما یادآور شویم که برای محاسبه و جا گذاری میلگرد باید دو موضوع کاور و خم میلگرد را محاسبه نمود.

• کاور: مقدار پوشش میلگرد یا همان کاور مقدار فاصله ایست که میلگرد در حین اجرا باید از قسمت خارجی بتن داشته باشد. علت فاصله گذاری این است که از زنگ زدن و خوردگی میلگردها جلوگیری می کند و راحت تر نیز در محل تعیین شده جاگذاری می شوند.
• خم میلگرد: برای این که میلگرد به خوبی در بتن و سازه قرار بگیرد دو سر میلگرد های طولی و عرضی را خم می کنند برای اطلاع بیشتر به رجوع نمایید.

خب حال که با این دو مفهوم آشنا شدیم نحوه محاسبه طول میلگرد طولی ساختمان را توضیح می دهیم. ضرب طول خم در عدد 2 را منهای حاصل ضرب طول کاور در عدد 2 می نماییم عدد به دست آمده را با طول محور فونداسیون جمع می کنیم ، عددی که به دست می آید طول میلگرد است.

(2* طول کاور)- (2*طول خم)+ طول محور = طول میلگرد

قیمت مفتولی: محاسبه طول مقاطع عرضی هم مانند مقاطع طولی است. یعنی عرض محور را در نظر بگیرید و دو عدد کاور را از آن کم و دو عدد خم را به آن اضافه کنید.

برای محاسبه وزن مقاطع تقویتی باید طول آرماتور را در تعداد و وزن واحد طول آن ضرب کنیم. البته برای افزایش سرعت محاسبات و بالا بردن دقت در کار از جدول ریز متره استفاده می کنند که به صورت فایل اکسل است و منبع مطمئنی برای محاسبات دقیق است.

همین طور که در تصویر مشاهده می کنید فرم ریز متره را به این صورت پر می کنند که در ستون ها، طول و عرض را یادداشت می کنند و سپس در ارتفاع هر طبقه ضرب می کنند تا مقدار ستون ها به دست بیاید.

 تعداد میلگرد مصرفی ساختمان دو و سه طبقه

حال فرض کنید که میخواهیم تعداد میلگرد مصرفی ساختمان سه طبقه را در پی محاسبه کنیم. برای این حالت ابتدا باید عمق حداقل فونداسیون را محاسبه کرد به این صورت که تعداد طبقات را ضرب در 10 می کنیم و عدد به دست آمده را با 20 جمع می بندیم. مثلا

(تعداد طبقات *10) + 20سانتی متر = عمق حداقل فونداسیون

(3*10)+20=50 سانتی متر (ترجیح آن است که عمق پی کمتر از 50 سانتی متر نباشد)

و اگر بخواهیم که عرض حداقل نوارها را محاسبه کنیم باید که از این فرمول استفاده کرد:

(تعداد طبقات*20)+(20 تا 40سانتی متر)=حداقل نوارها

(3*20)+(20 تا 40 سانتی متر)=80 سانتی متر

حالا از دو فرمول زیر همراه با یک مثال موضوع را بیشتر توضیح می دهیم. این دو فرمول مربوط به مقدار بیشینه است

الف) As1min=0.0025bd

ب) As2min= (0.0018*b*h)/2

منظور از b عرض پی است که ما این جا به طور فرضی 150 سانتی متر در نظر می گیریم که معادل 1500 میلی متر است و h ضخامت پی است و آن را 100 سانتی متر در نظر می گیریم و d را به عنوان عمق موثر با 94 سانتی متر که معادل 940 میلی متر می شود.

اگر اعداد بالا را در فرمول ها جا گذاری کنیم این ارقام به دست می آید و

As1= (0.0025*1500*940)/2=3525mm2

As2min= (0.0018*1500*1000)/2=1350mm2

از مقایسه دو عدد بالا متوجه می شویم که باید عدد بیشتر را انتخاب کنیم و آن ملاک عمل ما باشد. اگر سایز میلگرد طولی را 20 در نظر بگیریم مثلا ؛ فاصله و تعداد به صورت زیر می شود:

با این مثال می توان متوجه شد که در هر متر حدود 11 میلگرد سایز 20 نیاز است و حداقل و حداکثر آرماتورها به ترتیب 10 و 35 سانتی متر است.

حدود تقریبی میلگرد مورد نیاز برای اسکلت ساختمان ها

ساختمان ها را با اسکلت فلزی یا بتنی می سازند و میزان میلگرد با توجه به نوع اسکلت و آرماتور بندی اش متفاوت است.  در صورتی که اسکلت فولادی باشد با مهاربندی بین 45 تا 65 کیلوگرم بر متر مربع میلگرد نیاز دارد و اگر اسکلت فولادی را با قاب خمشی در نظر بگیریم حدود 65 تا 90 کیلوگرم بر متر مربع است. برای محاسبه میلگرد ساختمان بتنی باید بدانید که میزان آرماتور در اسکلت بتنی با قاب خمشی و دیوار برشی برابر با 35 تا 45 کیلو گرم بر متر مربع و در اسکلت بتنی بین 40 تا 55 کیلو گرم بر متر مربع است.

حدود تقریبی میلگرد مورد نیاز برای ستون ها و سقف

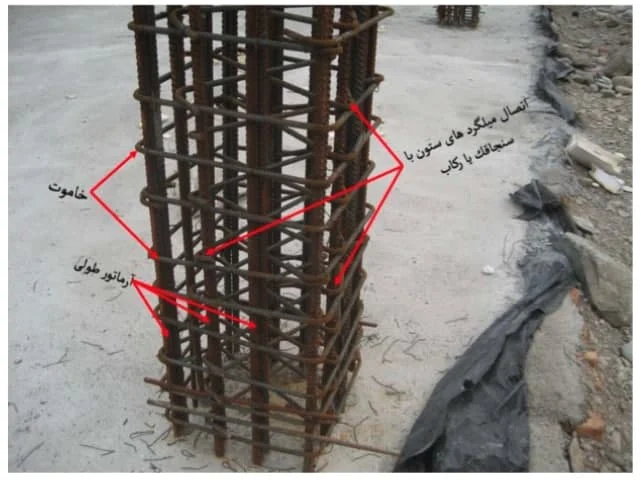

تعداد میلگرد در هر ستون ساختمان سه طبقه یا یک و دو طبقه یکی از سوالات مهم شما عزیزان می باشد. اگر سازه ساختمان اسکلت بتنی باشد برای هر ستون بین 12 تا 18 کیلوگرم آرماتور نیاز است که این عدد برای ساختمان با سقف دال دو طرفه بین 60 تا 85 کیلوگرم آرماتور است. میزان میلگرد سقف تیرچه بلوک بین 5 تا 7 کیلوگرم به ازای هر متر مربع است و به ازای هر متر مربع سقف کامپوزیتی این مقدار بین 8 تا 12 کیلوگرم خواهد بود. در سقف های دال بتنی توپر این عدد بین 10 تا 16 کیلوگرم به ازای هر متر مربع است.

نحوه محاسبه وزن کل اسکلت ساختمان

چنانچه بخواهیم وزن کل فولاد مصرف شده در سازه را به دست آوریم می توان از فرمول زیر استفاده نمود. در این فرمول وزن کل فولاد مصرفی در ساختمان را با WT، وزن فولاد مصرفی به ازای هر متر مربع را با W1، وزن فولاد سقف را با W2 و وزن فولاد فونداسیون را با W3 نشان می دهند. همچنین کل مساحت سازه با حرف A نشان داده شده است. در زیر فرمول محاسبه وزن کل اسکلت ارائه شده است.

Wt={(W1+W2)*A}+W3

توضیحات عمومی

• فولاد مصرفی در اسکلت ساختمان باید از نوع St-37 با مقاومت 2400 کیلوگرم بر سانتی متر مربع باشد.
• جهت تراز کردن صفحات کف ستون استفاده از گروت با ملات منبسط شونده با ارتفاع حداکثر 5 سانتی متر بلامانع است.
• کلیه اعداد نشان داده شده روی علامت های جوش نقشه ها اشاره به گلوگاه موثر جوش دارد.
• اولین پاس جوش کاری برای جوش های نفوذی بایستی با الکترود نمره 3 باشد.
• از رنگ آمیزی قطعات در سطوحی که جوش انجام می شود خودداری شود.
• کف کلیه ستون ها قبل از نصب بایستی سنگ زده و گونیا باشد.
• آن قسمت از ستون که در زیر خاک قرار می گیرد باید پس از جوش کاری های لازم در بتن مدفون گردد.
• ستون های فلزی پس از نصب روی صفحه ستون و قبل از اتصال صفحات لچکی تقویتی بایستی دور تا دور به صفحه کف ستون جوش شوند. بعد از این جوش در جزئیات مربوطه مشخص شده است.

محاسبه ضرایب چگونه است؟

فرض کنیم خانه سه طبقه ای با متراژ 100 متر داریم که با فرمول زیر می توانیم ضریب طبقات را به دست آوریم

محاسبه ضریب ارتفاع

با توجه به این که ارتفاع دیوار ها تا 3.5 متر است و بیشتر از این عدد نداریم، لذا :

Q=1.00

ضریب بالا سری برابر با 1.3 است و ضریب پیشنهادی برابر با 1 است.

برآورد چیست؟

بعد از متره کردن و تعیین میزان مصالح برای پروژه، میزان حجم و تعدادی که به دست آمده قیمت گذاری می کنند و به ریال نزدیک می کنند این اقدام را برآورد می گویند.

آنالیز بهای واحد ساختمان

ملات مصرفی در ساختمان ها متفاوت است اما بر طبق مثال ما 01:4 باشد و به فرض این که دارای 150 کیلوگرم سیمان در هر متر مکعب داشته باشیم جدول مصالح مصرفی به این ترتیب خواهد بود:

با در نظر گرفتن 10 درصد پرت ملات در حمل و نقل و با احتساب یک سانتی متر ضخامت در سفال چینی می توان از این فرمول استفاده کرد:

(ارتفاع بلوک+یک سانتی متر ملات)/ طبقات

ارتفاع دیوار * طول دیوار * عرض بلوک سفالی * تعداد

کل ملات مصرفی حدود 33175 کیلو گرم است.

ملات مصرفی با در نظر گرفتن 10 درصد پرت حدود 3650 متر مکعب است.
