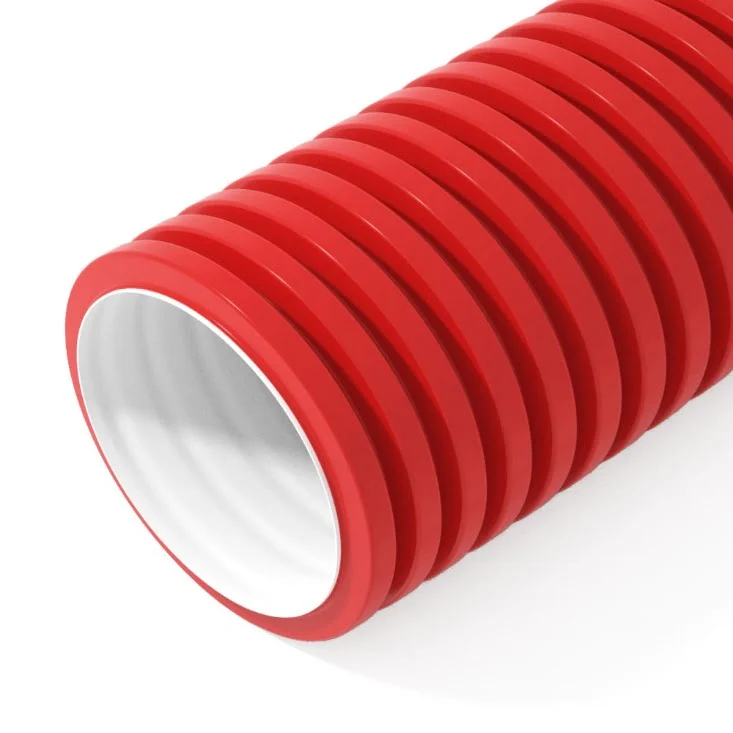

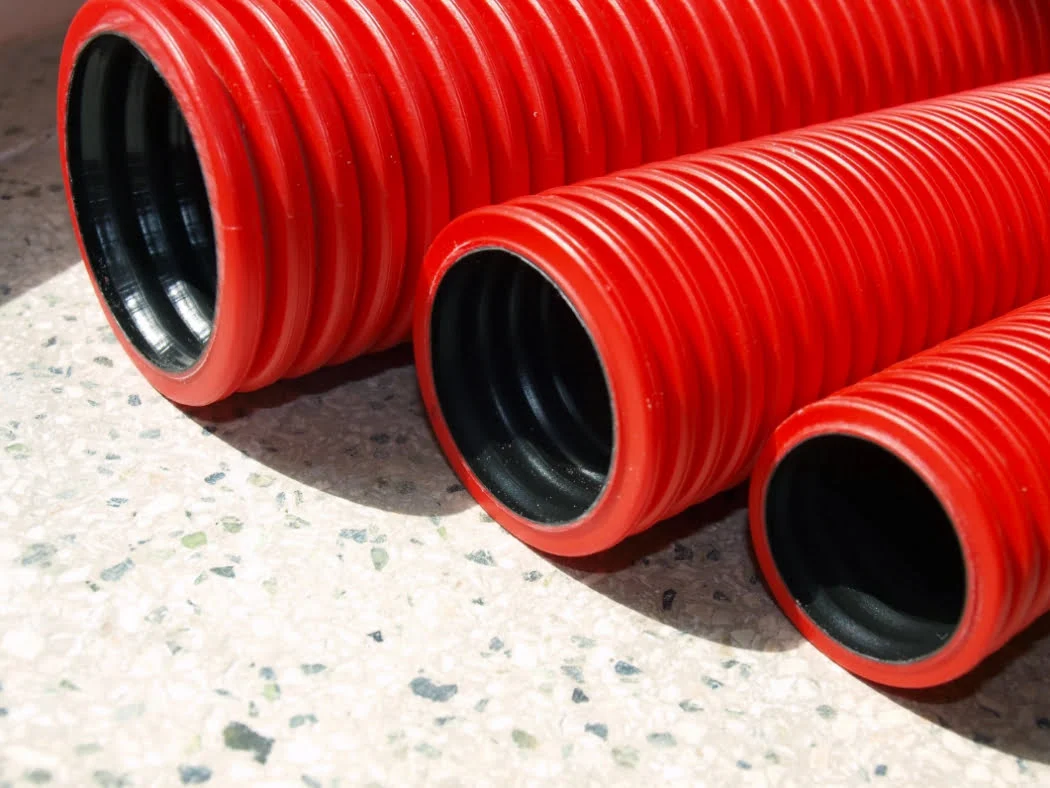

لوله کاروگیت ژنراتور

لوله کاروگیت چیست؟

یکی از انواع لوله های پلیمری می باشد که به دلیل داشتن دو جداره مجزا، به لوله پلی اتیلن دوجداره یا لوله پلی اتیلن فاضلابی هم معروف است. سطح بیرونی لوله اسپیرال (مارپیچی یا موج دار) و سطح داخلی آن صاف و صیقلی می باشد. مهم ترین وظیفه این نوع از لوله ها انتقال سیالات می باشد. درون لوله های کاروگیت فشار بار مطرح نیست زیرا سیالات در حال عبور از داخل لوله ها دارای فشار بار داخلی نیستند ولی سطح بیرونی همه فشار های وارده را تحمل می کند. به همین دلیل سطح بیرون را به صورت مارپیچی می سازند زیرا استحکام لوله را در مقابل این فشار ها افزایش می دهد. این لوله را با نام های دیگری مانند لوله پلی اتیلن فاضلابی شیار دار، لوله آکاردئونی و لوله خرطومی فاضلاب نیز می شناسند.

مشخصات فنی لوله کاروگیت

لوله کاروگیت که نوعی لوله پلیمری به شمار می رود به دو دسته لوله کاروگیت معمولی و لوله کاروگیت اسپیرال تقسیم می شوند. در تولید لوله های کاروگیت معمولی مواد پلیمری قالب گیری و پرس می شوند ولی تولید لوله های کاروگیت اسپیرال با استفاده از دستگاه اکسترود انجام می شود و پس از کوئنچ کردن و خنک سازی به شکل حلقه ای یا مارپیچی در می آیند. سپس این حلقه ها به هم چسبیده و قسمت زرد رنگ یا آبی رنگ به آن ها اضافه می شود. جدار داخلی این لوله می تواند از جنس فولاد یا پلی اتیلن سنگین (H.D.P.E) باشد.

اطلاعات فنی لوله کاروگیت

مشخصات فنی و کیفیت لوله کاروگیت مطابق با استاندار INSO9116-3 و DIN16961-2 می باشد که براساس آن کاروگیت نباید با مواد دیگری به جز گرانول، پودر و عناصر نام برده در استاندارد ترکیب شود. همچنین سایر آزمون‌های مربوط به مشخصات کیفیت محصول باید طبق استاندارد EN13476 باشد. لوله های کاروگیت بر اساس استاندارد آزمون های لوله های پلی اتیلن دوجداره تولید می شوند. این آزمون ها شامل موارد زیر می شوند:

1. چگالی: برای مواد اولیه استاندارد ISIRI7175-5، برای محصول نهایی استاندارد ISIRI9116
2. شاخص جریان مذاب: برای مواد اولیه استاندارد ISIRI6980، برای محصول استاندارد ISIRI9116
3. مقاومت حلقوی بلند مدت: استانداردهای ISIRI9116 و DIN16961
4. مقاومت حلقوی کوتاه مدت: استاندارد های ISIRI9116 و ISO9969
5. انعطاف پذیری: استانداردهای ISIRI9116 و EN1446
6. تعیین درصد دوده: استاندارد های ISIRI7175-2 و ISIRI9116
7. پراکنش دوده: استاندارد های ISIRI7175-6 و ISIRI9116
8. آزمون ضربه: استانداردهای ISIRI9116 و EN744
9. بازگشت حرارتی: استانداردهای ISIRI9116 و ISIRI7175-3 برای تعیین مقدار مجاز
10. شکل ظاهری: استاندارد ISIRI9116
11. کشش خطی جوش: استاندارد ISIRI9116 و EN1979

استاندارد جهانی بر تولید لوله های کاروگیت با مقاومت مکانیکی بین 16 تا 31.5 کیلو نیوتن بر متر مربع تاکید دارد. در ایران طبق تاکید تمامی بازرسان، مقاومت مکانیکی لوله کاروگیت تولیدی هر شرکت در وهله اول باید دارای مقاومت مکانیکی 31.5 کیلو نیوتن بر متر مربع باشد.

سایز انواع لوله کاروگیت

سایز لوله های کاروگیت فشار 16 کیلونیوتن        فشار 31.5 کیلونیوتن (SN8)                 8 کیلونیوتن (مخصوص آب های سطحی)            پوشیده شده با ورق آهنی               پی وی سی (PVC)

200         110         1000       1000       110

250         125         1200       1200       160

315         160         –              1400       200

400         200         –              1800       250

500         250         –              2000       315

600         300         –              2200       400

700         315         –              –              500

800         350         –              –              600

900         400         –              –              –

1000       500         –              –              –

–              600         –              –              –

–              700         –              –              –

–              800         –              –              –

–              900         –              –              –

–              1000       –              –              –

* کلیه اعداد داخل جدول به میلی متر هستند.

نحوه اتصال لوله کاروگیت

برای اتصال لوله کاروگیت از روش های زیر استفاده می شود:

• اتصال با واشر و کوپلر ساده: ساده ترین نوع اتصال این لوله ها
• اتصال کوپلر موفه دار: نسبت به روش قبل ارزان تر است اما باعث افت فشار در لوله می شود.
• اتصال با کمربند و واشر: برای اتصال لوله ها در سایزهای بالا
• اتصال با استفاده از جوش الکتروفیوژن

موارد استفاده لوله کاروگیت در سایز های مختلف

سایزهای مختلف لوله کاروگیت کاربردها و استفاده های گوناگونی دارند که در زیر به برخی از آنها پرداخته شده است.

• لوله کاروگیت ۱۱۰ و ۱۲۵ میلی متر

        فاضلاب خانگی

        غلاف دور کابل برق

• لوله کاروگیت 160 میلی متر

        فاضلاب‌ شهری

        لوله زهکشی

        ایجاد پل های محلی کوچک

• لوله کاروگیت 200 میلی متر

        شبکه فاضلاب و زهکشی

        غلاف دور لوله

• لوله کاروگیت 250 میلی متر

        سیستم فاضلاب و زهکشی

• لوله کاروگیت ۳۱۵ و ۴۰۰ میلی متر

        فاضلاب شهری و بیمارستان ها

        لوله‌ زهکشی

• لوله کاروگیت 500 میلی متر

        فاضلاب‌ شهری

        جمع آوری آب های سطحی

• لوله کاروگیت 600 میلی متر

        شبکه‌ فاضلاب و آب های سطحی

        منهول (معابر آدم رو)

• لوله کاروگیت ۸۰۰ و لوله کاروگیت ‍۱۰۰۰ میلی متر

        شبکه فاضلاب

        منهول (معابر‌ آدم‌ رو)

        لوله‌ زهکشی

        انتقال آب رودخانه

کاربرد لوله کاروگیت

• سیستم‌ زهکشی
• تصفیه آب
• مخازن مایعات و اسید
• سیستم‌ انتقال آب
• منهول (معابر آدم ‌رو)
• سیستم‌ آبیاری
• انتقال فاضلاب‌ شهری
• سیستم ‌انتقال آب باران
• شبکه‌ جمع آوری آب های سطحی شهری و مناطق صنعتی و کشاورزی
• سیستم‌ انتقال مواد صنعتی، مانند اسیدها، بازها، نمک‌ ها و غیره

مزایای لوله کاروگیت

• مقاومت بالا در برابر خوردگی
• طول عمر حداقل 50 سال
• ضریب اصطکاک پایین و عدم تشکیل رسوب در لوله
• انعطاف پذیری و چکش ‌خواری بالا
• وزن سبک و حمل آسان
• نصب و اتصال آسان
• تولید در قطرهای بسیار بالا

لیست قیمت لوله کاروگیت

با عرض پوزش کلیه قیمت ها تغییر کرده است، لطفا جهت استعلام  قیمت خرید با واحد فروش تماس حاصل نمایید.

تاریخ بروزرسانی: 1400/06/28

قیمت انواع لوله کاروگیت SN8 فشار 31.5 کیلو نیوتن و اتصال واشر کوپلر ردیف          شرح        قیمت به تومان (هر شاخه 6 متری)

1              قیمت لوله کاروگیت 4 اینچ قطر بیرونی 110 میلی متر 6 کیلوگرم    36,000

2              قیمت لوله کاروگیت 5 اینچ قطر بیرونی 125 میلی متر 7 کیلوگرم    54,000

3              قیمت لوله کاروگیت 6 اینچ قطر بیرونی 160 میلی متر 9 کیلوگرم    64,800

4              قیمت لوله کاروگیت 8 اینچ قطر بیرونی 200 میلی متر 15 کیلوگرم                 90,000

5              قیمت لوله کاروگیت 10 اینچ قطر بیرونی 250 میلی متر 22 کیلوگرم               131,400

6              لوله کاروگیت 12 اینچ قطر بیرونی 300 میلی متر 30 کیلوگرم        180,000

7              لوله کاروگیت 12 اینچ قطر بیرونی 315 میلی متر 40 کیلوگرم        216,000

8              16 اینچ قطر بیرونی 400 میلی متر 54 کیلوگرم                 242,000

9              20 اینچ قطر بیرونی 500 میلی متر 87 کیلوگرم                 324,000

10           24 اینچ قطر بیرونی 600 میلی متر 120 کیلوگرم              529,500

11           28 اینچ قطر بیرونی 700 میلی متر 168 کیلوگرم              730,000

12           32 اینچ قطر بیرونی 800 میلی متر 228 کیلوگرم              1,022,000

13           36 اینچ قطر بیرونی 900 میلی متر 270 کیلوگرم              1,387,700

14           40 اینچ قطر بیرونی 1000 میلی متر 300 کیلوگرم جوش الکتروفیوژن           2,010,000

قیمت لوله کاروگیت SN8 فشار 16 کیلو نیوتن و اتصال واشر کوپلر ردیف       شرح        قیمت به تومان (هر شاخه 6 متری)

1              قیمت لوله کاروگیت 8 اینچ قطر بیرونی 200 میلی متر 12 کیلوگرم                 71,000

2              قیمت لوله کاروگیت 10 اینچ قطر بیرونی 250 میلی متر 19 کیلوگرم               113,600

3              قیمت لوله کاروگیت 12 اینچ قطر بیرونی 315 میلی متر 32 کیلوگرم               177,500

4              قیمت لوله کاروگیت 16 اینچ قطر بیرونی 400 میلی متر 45 کیلوگرم               266,250

5              قیمت لوله کاروگیت 20 اینچ قطر بیرونی 500 میلی متر 75 کیلوگرم               450,000

6              لوله کاروگیت 24 اینچ قطر بیرونی 600 میلی متر 102 کیلوگرم      630,000

7              لوله کاروگیت 28 اینچ قطر بیرونی 700 میلی متر 144 کیلوگرم      864,000

8              32 اینچ قطر بیرونی 800 میلی متر 186 کیلوگرم              1,116,000

9              36 اینچ قطر بیرونی 900 میلی متر 252 کیلوگرم جوش الکتروفیوژن              1,620,000

10           40 اینچ قطر بیرونی 1000 میلی متر 288 کیلوگرم جوش الکتروفیوژن           2,088,000

قیمت لوله کاروگیت PVC ردیف            شرح        قیمت به تومان (هر شاخه 6 متری)

1              قیمت لوله کاروگیت 4 اینچ قطر بیرونی 110 میلی متر 5.5 کیلوگرم                تماس بگیرید

2              قیمت لوله کاروگیت 6 اینچ قطر بیرونی 160 میلی متر 6 کیلوگرم    تماس بگیرید

3              قیمت لوله کاروگیت 8 اینچ قطر بیرونی 200 میلی متر 15 کیلوگرم                 تماس بگیرید

4              قیمت لوله کاروگیت 10 اینچ قطر بیرونی 250 میلی متر 22 کیلوگرم               تماس بگیرید

5              قیمت لوله کاروگیت 12 اینچ قطر بیرونی 315 میلی متر 36 کیلوگرم               تماس بگیرید

6              16 اینچ قطر بیرونی 400 میلی متر 54 کیلوگرم                 تماس بگیرید

7              20 اینچ قطر بیرونی 500 میلی متر 90 کیلوگرم                 تماس بگیرید

8              24 اینچ قطر بیرونی 600 میلی متر 120 کیلوگرم              تماس بگیرید

* همه موارد فوق اتصال واشر کوپلر دارند.

قیمت لوله کاروگیت با روکش ورق آهنی ردیف   شرح        قیمت به تومان (هر شاخه 6 متری)

1              قیمت لوله کاروگیت 40 اینچ قطر بیرونی 1000 میلی متر 300 کیلوگرم         تماس بگیرید

2              قیمت لوله کاروگیت 48 اینچ قطر بیرونی 1200 میلی متر 480 کیلوگرم         تماس بگیرید

3              قیمت لوله کاروگیت 56 اینچ قطر بیرونی 1400 میلی متر 780 کیلوگرم         تماس بگیرید

4              قیمت لوله کاروگیت 64 اینچ قطر بیرونی 1800 میلی متر 1200 کیلوگرم       تماس بگیرید

5              قیمت لوله کاروگیت 80 اینچ قطر بیرونی 2000 میلی متر 1500 کیلوگرم       تماس بگیرید

* همه موارد فوق اتصال جوش الکتروفیوژن دارند.

قیمت لوله کاروگیت فشار 8 کیلو نیوتن ردیف      شرح        قیمت به تومان (هر شاخه 6 متری)

1              قیمت لوله کاروگیت قطر بیرونی 1000 میلی متر 102 کیلوگرم        تماس بگیرید

2              قیمت لوله کاروگیت قطر بیرونی 1200 میلی متر 180 کیلوگرم        تماس بگیرید

* همه موارد فوق اتصال جوش الکتروفیوژن دارند.

** وزن های ذکر شده در جداول فوق وزن تقریبی هستند.

مقایسه لوله کاروگیت و کاروگیت اسپیرال با لوله کورتیوب

لوله دوجداره کاروگیت چیست؟

لوله کاروگیت یکی از انواع لوله‌های بسیار پرکاربرد محسوب می‌شود. در تعریف دقیق لوله کاروگیت، باید گفت به لوله‌های پلی‌اتیلنی از نوع HDPE یا پلی‌اتیلنی با چگالی بالا که فرم ظاهری آنها خرطومی است و سطح داخلی آنها دارای رنگ روشن و صیقلی هستند گفته می‌شود که به دلیل مزایا و ویژگی‌های بسیار عالی خود نسبت به سایر لوله‌ها برای کاربردهای مختلف در اولویت قرار دارد.

برخی از شرکت‌های تولید لوله کاروگیت آنها را همراه با پوشش الیافی تولید می کنند که به آنها لوله کاروگیت PVC  می گویند با این حال نوع بدون پوشش یا آستر کاربردهای قابل استفاده بیشتری دارد. به طور کلی کاربردهایی که برای این نوع لوله‌ها در نظر گرفته‌اند از انتقال آب و فاضلاب تا محافظت از شیرآلات را شامل می‌شود که این همه کاربرد به خاطر دوام و ماندگاری بالا، قیمت عالی و وزن کم می‌باشد.

ساختار این لوله‌ها را با ظاهر شیاری یا کنگره‌ای سطح بیرونی می‌شناسند که البته با برخی لوله‌های دیگر مثل اسپیرال یا کورتیوب شباهت دارد. به طور کلی دلیل شیاردار و کنگره‌دار ساختن سطح خارجی لوله‌های کاروگیت این است که در اثر استفاده در داخل زمین، به‌خاطر فشار وارد شده از اطراف و نیروهای بالایی مثل خاک و عبور ماشین‌های سنگین ترک برنداشته و نشکند. جدار داخلی لوله کاروگیت را هم صاف و صیقلی می‌سازند تا هم در مواردی که کیلومترها لوله‌کشی نیاز است مایعات و سیالات داخل آن افت فشار پیدا نکنند و رسوب ایجاد نشود و در مواقعی که مایعات اسیدی، بازی و پساب صنعتی منتقل می‌شود زمان اصطکاک و واکنش با لوله به حداقل برسد.

طول عمر و ماندگاری لوله دوجداره کاروگیت به چه عواملی بستگی دارد؟

لوله‌های کاروگیت طبیعتا وقتی از مواد اولیه با کیفیت و مرغوب ساخته شده‌ باشند دوام و ماندگاری بالایی خواهند داشت اما موردی که بعد از شرکت تولیدکننده کاروگیت در طول عمر و ماندگاری آنها نقش دارد شرایط و نحوه نصب و جایگذاری است.

با توجه به اینکه لوله‌های کاروگیت را داخل زمین دفن می کنند و فشارهای زیادی از جهات مختلف و بالاسری وارد می گردد، حالت شیاردار خارجی آنها سبب پخش شدن این فشار و افزایش بسیار زیاد تحمل فشار آنان می گردد اما این حالت در شرایطی رخ خواهد داد که خاک اطراف لوله کاروگیت هیچ سنگ و ریگ یا شئ نوک تیزی نداشته باشد و به همین دلیل کاملا بررسی می شوند در غیر این صورت سریعا آسیب خواهند داد. همچنین بسترسازی مناسب اطراف لوله مدفون در زیر خاک عامل بسیار مهمی جهت تحمل بارهای وارده بر آن است.

مورد بعدی بررسی میزان عمق خاک گود برداری شده، لوله گذاری صحیح و استفاده از اتصالات مقاوم می باشد که دوام و ماندگاری لوله کاروگیت را پس از نصب تعیین می کنند چرا که انجام تعمیرات در درون زمین، بسیار زمان بر و با هزینه‌های زیاد هستند به همین دلیل باید کاملا حرفه ای جایگذاری گردند و در این شرایط می توان انتظار داشت که بین 50 تا 100 سال بدون مشکل کار کنند.

ویژگی‌های لوله دوجداره کاروگیت

لوله کاروگیت به طور کلی ویژگی‌هایی دارد که استفاده از آنها نسبت به سایر لوله‌ها از هر لحاظ مقرون به صرفه‌تر و مناسب‌تر ساخته است که در این قسمت به برخی از مهمترین آنها اشاره خواهیم کرد و در قسمت های بعدی به ویژگی های اختصاصی لوله های کاروگیت خواهیم پرداخت:

• مقاومت بسیار بالای این نوع لوله ها در برابر مواد اسیدی و بازی که به آن مقاومت در برابر خوردگی می گویند سبب شده تا برای انتقال اسید و بازهای قوی مناسب باشد.
• دوام و ماندگاری بسیار بالای آنها که عوامل تأثیرگذار بر آن را توضیح دادیم خیال شرکت ها را حداقل برای 50 سال و حتی تا 100 سال راحت می کند.
• جدار داخلی این نوع لوله ها کاملا صاف و بدون برجستگی و زبری است و همین ویژگی سبب شده تا جریان مایعات حتی در فواصل بسیار زیاد با افت فشار رو به رو نشود و از طرفی نیز با کمتر شدن ضریب اصطکاک، رسوب در لوله ها تشکیل نگردد.
• انعطاف پذیریلوله کاروگیت بسیار بالاست و همین عامل باعث شده که به جز فشار خارجی از سمت اشیای تیز و سنگریزه و غیره آسیبی به آن وارد نشود.
• وزن آنها نسبت به لوله های فولادی و چدنی و غیره بسیار پایین تر است و لذا نیاز به صرف هزینه های زیاد بابت حمل و نقل نیست.
• به خاطر اینکه می توان آنها را جوش داد و از کوپلر استفاده نمود، نصب آنها سرعت زیادی دارد.
• تولید این لوله ها در قطرهای مختلف (قطر داخلی) از 110 تا 800 میلیمتر امکان پذیر است که هر کدام کاربرد خاص خود را دارند.
• ویژگی بسیار مهم و عالیلوله کاروگیت این است که جوندگان و حیواناتی مثل موش و غیره از آن استفاده نمی کنند چون به هیچ وجه ارزش غذایی ندارد.

لوله های دوجداره کاروگیت چه کاربردهایی دارند؟

لوله کاروگیت با توجه به ویژگی های گفته شده کاربردهای زیادی دارد و تقریبا در تمامی صنایعی که نیاز به لوله کشی داشته باشند تا مواد مختلف را انتقال دهند استفاده می شود:

• سیستم های جمع آوری و انتقال آب باران
• جمع آوری و انتقال فاضلاب های صنعتی، بیمارستانی، شهری، خانگی و کشاورزی
• جمع آوری و انتقال مواد اسیدی، بازی و نمک
• سیستم های کشاورزی برای زهکشی و آبیاری در کشاورزی
• تأسیسات صنعتی برای تصفیه آب
• لوله های فاضلابی
• انتقال مایعات و پساب از مخازن ذخیره و تصفیه کننده

البته توجه داشته باشید که پیشرفت های اخیر در تولید لوله کاروگیت سبب شده تا هر از چند گاهی کاربردهای دیگری نیز برای آن ذکر شود. توجه داشته باشید که برای هر کدام از کاربردهای گفته شده نوع خاصی از آن را استفاده می‌کنند به عنوان مثال در زهکشی و کشاورزی جداره آنها دارای سوراخ است تا هم مواد مختلف زیرزمینی جمع آوری شده و هم در مناطقی که زباله ها دفن می گردند، محلول های سدیم را جمع آوری کنند و در کشاورزی نیز برای آبیاری و انتقال آب استفاده شوند.

انواع لوله دوجداره کاروگیت و کاربرد هر یک

لوله های کاروگیت براساس سایزبندی که دارند کاربردهای مختلفی پیدا کرده اند که بد نیست با این موارد نیز آشنا شوید (اعداد ذکر شده بیانگر قطر داخلی به میلیمتر است):

• لوله کاروگیتسایز 110 کاربرد این نوع لوله ها زیاد نیست چرا که در برخی اوقات به خاطر جریان سینوسی فاضلاب باعث گرفتگی لوله خواهد شد مخصوصا که مواد جامد آن زیاد باشد. تنها مقاومت مکانیکی آن هم 31.5 کیلو نیوتن است. معمولا برای غلاف دور کابل های برق استفاده شده و در ترکمنستان بیشترین کاربرد را دارد.
• لوله کاروگیتسایز 125 این نوع لوله ها بیشتر برای جمع کردن فاضلاب خانگی در کوچه هایی که 8 متری هستند و البته فقط برای خانه های نهایتا 2 واحده استفاده می شود. کاربرد دیگر آن برای جمع کردن آب باران است که باید بخشی از آن برای فرو رفتن پاروی تمیزکاری در مواقع نیاز بریده شود. تنها مقاومت مکانیکی تولیدی آن نیز 31.5 کیلو نیوتن می باشد.
• لوله کاروگیت سایز 160 از پرکاربردترین نوع لوله های کاروگیت که در مقاومت های مکانیکی یا حلقوی متنوعی مثل 8، 16، 31.5 و 64 کیلو نیوتن تولید می گردد و برای کوچه های 10 متری استفاده می شود تا فاضلاب های خانگی را
• جمع آوری کند.
• لوله کاروگیت سایز 200 یکی از پرکاربردترین و پرمصرف ترین لوله های فاضلابی است که تمامی کارخانه های تولیدی خط تولید بسیار فعالی دارند که مشتریان بسیاری خواهان خریداری آن هستند. از موارد کاربرد آن می توان به فاضلاب، زهکشی و غلاف دور کابل و محافظت از شیرآلات در آبیاری های قطره ای اشاره نمود.
• لوله کاروگیتسایز 250 بعد از سایز 200 پرکاربردترین نوع لوله های کاروگیت فاضلاب و زهکشی است که به آن لوله 10 اینچی کاروگیت هم می گویند. البته دقت داشته باشید که برخی اوقات به شکل 300 میلیمتری هم تولید می گردند که بخاطر انحراف معیار در خط تولید می باشد.
• لوله کاروگیتسایز 315 یکی از لوله های بسیار پرکاربرد در بین لوله های دو جداره کاروگیتی است که اکثرا برای انتقال فاضلاب در خیابان های 20 متری استفاده شده و می توان در عمق 7 متری خاک نیز دفن گردد که البته در نوعی که با مقاومت مکانیکی و حلقوی 64 کیلو نیوتنی تولید می گردد امکان دفن لوله در عمق های بیشتر نیز هست.
• لوله کاروگیتسایز 400 از این نوع لوله ها برای ساخت منهول، شوتینگ زباله ها، غلاف دور کابل های قطور مخابراتی و کابل های برق استفاده می گردد.
• لوله کاروگیتسایز 500 از این نوع لوله ها در اگوی شهری استفاده زیادی می شود که امکان تولید آن به شکل اسپیرال یا ترکیبی کاروگیت – اسپیرال وجود دارد. مصرف این نوع لوله ها بسیار پایین است.
• لوله کاروگیت سایز 600 این نوع لوله ها با مقاومت مکانیکی مختلف 16، 31.5 و 64 کیلو نیوتنی تولید می گردد که بستگی به نوع فشار و عمقی دارد که به آنها وارد خواهد شد. از این نوع لوله ها برای جمع کردن و منتقل نمودن فاضلاب، تولید Manhole و حتی لوله های انتقالی آدم رو مخازن سپتیک استفاده می شود.
• لوله کاروگیتسایز 700 و 800 این نوع لوله ها نه تنها در ایران بلکه در جهان نیز کاربرد زیادی ندارند و فقط به صورت سفارشی تولید می گردند و قطر خارجی آن بستگی به عمق محل نصب و طراحی آنها بستگی دارد. در صورت استفاده فقط برای جمع آوری فاضلاب خیابان های 30 متری و شهرک های صنعتی و کارخانجات کاربرد خواهد داشت.

مشخصات فنی و تست های کیفی تولید لوله دوجداره کاروگیت

12  نوع تست کیفی مختلف انجام می گیرد تا کیفیت ساخت لوله های کاروگیت تأیید گردد که عبارتند از:

• تست چگالی مواد اولیه طبق استاندارد ISIRI175-5 و محصول طبق استاندارد ISIRI9116
• تست شاخص جریان مذاب طبق استاندارد ISIRI6980 و ISIRI9116 به ترتیب برای مواد اولیه و محصول
• تست مقاومت حلقوی بلند مدت یا Long Term Ring Resistance طبق استاندارد ISIRI9110, DIN1961
• تست مقاومت حلقوی کوتاه مدت یا Short Term Ring Resistance طبق استانداردهای ISIRI9116 و ISO9969
• تست انعطاف پذیری طبق استاندارد ISIRI9116 و EN1446
• تست میزان دوده در لوله های کاروگیت طبق استانداردهای ISIRI7175-2 و ISIRI9116
• تست مقدار پراکنش دوده لوله های کاروگیت طبق استانداردهای ISIRI7175-6 و ISIRI9116
• تست ضربه یا Impact Resistance طبق استانداردهای ISIRI9116 و EN744
• تست بازگشت حرارتی مجاز طبق استانداردهای ISIRI9116 و ISIRI7175-3
• تست کشش خطی جوش لوله های کاروگیت طبق استانداردهای ISIRI9116 و EN979
• تست شکل ظاهری طبق استاندارد ISIRI9116
• تست نشانه گذاری یا Spot طبق استاندارد ISIRI9116

اتصالات لوله دوجداره کاروگیت

اتصالاتی که برای لوله کاروگیت استفاده می شوند شامل زانویی تبدیل دو تکه و سه تکه، سه راهی و زانویی های 45 و 90 درجه، سه راهی تبدیل، چهار راهی، درپوش و بوشن و غیره می باشند. در برخی موارد از روی قالب و یک تکه تولید می گردند و در برخی موارد نیز از جوش اکستروژن کمک می گیرند. دلیل اینکه از این نوع اتصالات مخصوص لوله کاروگیت استفاده می شود این است که چون پلی اتیلنی هستند به اندازه خود لوله ها عمر می کنند، شکل ظاهری آنها نیز دقیقا مشابه با لوله های کاروگیت است یعنی سطح خارجی شیاردار و کنگره ای و داخلی کاملا صاف پس یکنواختی در طول ساختار حفظ می گردد، نصب آنها تکنسین حرفه ای و آموزش دیده خاصی نمی خواهد و در برابر UV نیز مقاوم هستند.

مزایای لوله دوجداره کاروگیت

لوله کاروگیت دارای مزایای بسیار زیادی است که قطعا تاکنون تا حد زیادی متوجه آن شده اید اما برای جمع بندی مطالبی که تا الان گفته شده به بررسی و توضیح مزایای لوله های کاروگیت می پردازیم که به شرح زیر می باشند:

• طول عمر بالا.
• انعطاف پذیری و قابلیت تحمل خمش.
• وزن کمتر نسبت به انواع لوله فولادی، چدنی و فایبرگلاس
• قابلیت جوش و کاربرد کوپلر برای اتصال و در نتیجه سهولت و سرعت در نصب و کارگذاری
• عایق در برابر جریان الکتریسیته.
• رسوب ناپذیری به دلیل صیقلی بودن سطح داخلی لوله.
• عدم پوسیدگی و خوردگی شیمیایی و مصون از زنگ زدگی.
• مقاومت در برابر مواد خورنده (اسیدها، بازها، نمک ها و …).
• مقاومت در برابر حمله جوندگان و میکرو ارگانیسم ها به دلیل فقدان ارزش غذایی.
• مقاومت بالا در برابر اشعه UV خورشید
• مقاومت بالا تا دمای 70- درجه سانتیگراد
• مقاومت بسیار بالا در عمق های مختلف خاک بخاطر تولید با مقاومت مکانیکی یا حلقوی بسیار بالا تا 64 کیلو نیوتن که فشار عمق بالاتر از 7 متر را هم تحمل می کنند
• نصب سریع و راحت و اتصالات مخصوص که نصب آنها نیز نیازی به تکنسین حرفه ای و آموزش دیده ندارد
• وزن پایین تر به نحوی که مقدار بیشتری از آنها را می توان در هر تریلی جابجا کرد و هزینه های جابجایی آن بسیار بالا نیست؛ برخلاف لوله های فولادی و چدنی و غیره
• سرعت تولید بالا
• تولید در سایزهای مختلف با کاربردهای گوناگون
• سطح داخلی صاف و صیقلی که جلوی رسوب مواد عبوری را گرفته و در فواصل طولانی مثل صدها کیلومتر سیالات و مایعات دچار افت فشار و سرعت جریان نمی شوند
• سطح خارجی کنگره دار که فشارهای اطراف و بالاسری را از بین برده و از بین نمی روند
• مقاومت در برابر موجودات جونده چون ارزش غذایی ندارد
• دوام و ماندگاری بسیار زیاد تا 100 سال

تفاوت لوله دوجداره کاروگیت و اسپیرال کاروگیت

لوله کاروگیت اسپیرال با اینکه مشابه با لوله های کاروگیت از پلی اتیلن از نوع HDPE تولید می گردند و از نوع اسپیرال را هم می توان برای منتقل کردن سیالات و فاضلاب از نوع خانگی تا صنعتی استفاده کرد اما تفاوت های آنها کم نیست و به دلیل اهمیت موضوع و سؤالات مکرر مشتریان از ما به این موضوع پرداخته ایم:

• لوله های کاروگیت را معمولا از قطر 110 تا 800 تولید می کنند اما در نوع لوله های اسپیرال قطر آنها از 800 تا 3000 میلیمتر متغیر است.
• در پروژه های بسیار بزرگ، استفاده از لوله های اسپیرال منطقی تر است
• مقاومت مکانیکی حلقوی یا فشار کاری که لوله های کاروگیت می توانند تحمل کنند به شکل 8، 16، 31.5 و 64 کیلو نیوتن بر مترمربع متغیر است اما در نوع اسپیرال 16 و 31.5 و 64 کیلونیوتن بر مترمربع می باشد.
• اتصالات لوله کاروگیت بیشتر به شکل کوپلری یا نر و مادگی است ولی در نوع اسپیرال هم به صورت کوپلر جوشی و هم به شکل جوش اکستروژن است که نشتی در آنها صفر است.
• در لوله های اسپیرال سطح صاف و صیقلی داخلی آنها تنوع رنگ بیشتری دارد

مزایای لوله های تولیدی شرکت ما

شرکت ما با توجه به تجربه بیش از دو دهه تولید لوله های دو جداره با دیواره ساختمند مطابق با استاندارد INSO9116 طرح A,B نکاتی در رابطه با مقایسه روش های تولید جهت استحضار به عرض میرساند.

• این شرکت توانایی تولید لوله بصورت شاخه های 12 متری را داراست که این امر تاثیر بسزایی در کاهش هزینه، بعلت نصف شدن اتصالات همچنین زمان اجرا خواهد داشت. در صورتیکه در دیگر روشها با توجه به فرایند تولید این امکان وجود ندارد.
• در تولید لوله های این شرکت همانند لوله های تک جداره خنک کاری با آب صورت می گیرد. که از مزایای این روش ثابت بودن قطروابعاد لوله میباشد در صورتیکه در روش کورتیوب خنک کاری با دمای محیط صورت میگیرد که این امر باعث افزایش رواداری لوله ها می شود ( در طول شبانه روز تا حدود 20 درجه سانتی گراد نوسان دما وجود دارد ) دمای خنک کاری در میزان انقیاض محصول و تغییرات ابعادی تاثیر بسزایی خواهد داشت و یکنواخت نبودن اقطار در کار گذاری و اجرا مشکلات عدیده ای به همراه خواهد داشت .
• در فرآیند تولید لوله های اسپیرال و اسپیرال کاروگیت این شرکت تولید و فرمینگ پروفیل همزمان بوده که این امر باعث از بین رفتن تنش های داخلی در لوله می شود ولی در روش کورتیوب پروفیل بصورت جداگانه تولید شده و در هنگام تولید لوله، پروفیل فرم دهی می شود و تنش زیادی در محصول ذخیره خواهد شد.

• در جوشهای الکتروفیوژن لوله های کورتیوب با کاهش یا افزایش رواداری کوپلینگ، مشکلات زیادی در هنگام جوشکاری بوجود می آید (علت افزایش و کاهش رواداری در بند2 توضیح داده شد) با کاهش رواداری امکان آسیب دیدن المنت فیوژن وجود داشته و در صورت افزایش رواداری در قسمتهایی از کوپلینگ جوشکاری صورت نخواهد گرفت و در بسیاری از پروژه ها مشاهده گردیده که در نهایت این مشکل با جوش اکستروژن حل گردیده است. شرکت نشاگستر پردیس توانایی تولید لوله ها به صورت کوپلر واشر، جوش اکستروژن و الکتروفیوژن بسته به سفارش مشتری را داراست.
• این شرکت توانایی تولید انواع مخازن تا حجم 80 متر مکعب و همچنین انواع منهول تا قطر 2500 میلیمتر را دارا می باشد .گفتنی است برای انجام برش های مورد نیاز در فرآیند تولید مخازن و منهول این شرکت از ربات های CNC استفاده میکند که این امر در مقایسه با انجام برش به روش دستی باعث اکتساب دقت بسیار بالاتری در نتیجه برشها خواهد شد و منهول و یا مخازن بسیار خوش ساخت تری را در مقایسه با روش دیگر به دست می دهد.

مقایسه لوله های دوجداره کاروگیت و اسپیرال با لوله های کورتیوب

·         استاندارد

تمامی لوله های دوجداره از قبیل کاروگیت، اسپیرال، کاروگیت-اسپیرال و کورتیوب با یک استاندارد سنجیده می شوند. بدین صورت که آزمون های مواد اولیه و محصول از قبیل MFI ، OIT ، چگالی و پراکنش دوده کاملا یکسان و مطابق استاندارد ملی ایران به شماره INSO 9116-1 و INSO 9116-2 و INSO 9116-3 می باشد. همچنین آزمون های سنجش مقاومت مکانیکی حلقوی (کوتاه مدت و بلند مدت)، انعطاف پذیری، تست آب بندی هیدرواستاتیک، تست ضربه و… به یک روش صورت می پذیرد.

·         مقایسه فرآیند تولید

2-1-عدم نیاز به مهارت پرسنل تولید

لوله های تولید شده در شرکت نشاگستر پردیس با توجه به مکانیزم تولید و طراحی ماشین آلات وابسته به مهارت پرسنل تولید نیست و تمامی محصولات از لحاظ ابعادی و کیفی از شرایط یکسانی برخوردار است. در صورتیکه تولید لوله های کورتیوب شدیدا به مهارت اپراتور وابسته است. و گاها مشاهده می گردد لوله هایی که در یک روز و دو شیفت تولید شده کاملا با از لحاظ کیفی متفاوت می باشند.

2-2-پیوستگی و یکنواختی محصول

در چرخه تولید لوله های کاروگیت مواد تشکیل دهنده لایه داخلی و پروفیل های خارجی به صورت پیوسته و همزمان بافت یکنواخت و یک تکه ای را به ساختار لوله می دهد و باعث می شود تحت هیچ شرایطی درز یا جداشدگی در لوله وجود نداشته باشد. این در حالی است که در لوله کورتیوب به دلیل ماهیت فرآیند تولید آن امکان ناپیوستگی و جداشدن لایه ها و پروفیل های آن وجود دارد.

2-3-کنترل ابعادی محصول

در تولید لوله های دوجداره کاروگیت سیستم خنک کننده محصول نقش بسزایی در کنترل ابعادی محصول دارد، بخصوص اینکه در پلیمرها انقباض نسبتا زیادی وجود دارد. در لوله های کورتیوب محصول قبل از اینکه کاملا خنک شود از مندریل خارج گردیده و قطر داخلی لوله به صورت کاملا مشخص کاهش می یابد.

·         فرآیند جوشکاری

نحوه اتصال لوله های کورتیوب جوش الکتروفیوژن می باشد و مشکلات زیادی در هنگام کارگزاری و نصب به وجود می آورد.

3-1-در جوشکاری پلی اتیلن برای یک اتصال بی نقص باید سطوح کاملا تمیز و عاری از هر گونه گرد و غبار و آلودگی باشد.در صورتیکه وارد شدن خاک به محل اتصال در لوله های کورتیوب در پروژه کاملا اجتناب ناپذیر است و امکان خارج نمودن آن بعد از ورود نر و مادگی داخل هم وجود ندارد و این امر مانع جوشکاری اصولی می شود. در لوله های دوجداره پلی اتیلنی به علت داشتن کوپلر سرخود یا کوپلر جوش داده شده توسط جوش اکستروژن در خط تولید کیفیت جوشکاری و سهولت نصب در پروژه مربوطه بسیار بالاتر است.

3-2-سیم های مقاومتی داخل مادگی لوله های کورتیوب در سطح مادگی تعبیه گردیده و در هنگام نصب به خاطر رواداری کم معمولا آسیب می بینند و در صورت قطع شدن از یک نقطه عملا دیگر قابل استفاده نیست. از این بابت لوله های کورتیوب کاربرد عملیاتی مناسبی ندارند.

3-3-در لوله های کورتیوب بعد از اعمال جریان الکتریکی به المنت، کوپلر باید توسط دو رینگ داخلی و خارجی محل ذوب شده تحت فشار قرار گرفته و به هم فشرده شوند. این در حالی است که در ترانشه محل نصب لوله معمولا امکان رد کردن رینگ و فشرده سازی آن به علت نبود فضای کافی در هنگام جوشکاری، وجود ندارد.

3-4- در جوشهای الکتروفیوژن لوله های کورتیوب  با کاهش یا افزایش رواداری کوپلینگ، مشکلات زیادی در هنگام جوشکاری بوجود می آید (علت افزایش و کاهش رواداری در بند2 توضیح داده شد) با کاهش رواداری امکان آسیب دیدن المنت فیوژن وجود داشته و در صورت افزایش رواداری در قسمتهایی از کوپلینگ جوشکاری صورت نخواهد گرفت و در بسیاری از پروژه ها مشاهده گردیده که در نهایت این مشکل با جوش اکستروژن حل گردیده است. شرکت نشاگستر پردیس توانایی تولید لوله ها به صورت کوپلر واشر، جوش اکستروژن و الکتروفیوژن بسته به سفارش مشتری را داراست.

·         مقاومت مکانیکی

در لوله های کورتیوب به علت نوع ساختار ناپیوسته آن در صورت بالا بودن سطح آبهای زیرزمینی و تنش هیدرولیکی ناشی از آن گاهی دیده شده است که پروفیل لوله از جداره داخلی آن جدا شده است. در حالی که در لوله های دوجداره پلی اتیلنی به خاطر ساختار پیوسته آن امکان چنین اتفاقی وجود ندارد.

·         استفاده محدود در دنیا

بررسی های به عمل آمده در منابع مطالعاتی و عملیاتی دنیا نشان می دهد که استفاده از لوله کورتیوب با نام تجاری

spiral wounded(core tube) HDPE pipe بسیار محدود می باشد. این نشان دهنده آن است که کشورهای توسعه یافته به سمت محصولات با کیفیت تر و عملیاتی تر مانند لوله های دوجداره کاروگیت و اسپیرال حرکت می کنند و لوله های دوجداره

پلی اتیلنی جهت انجام پروژه های لوله گذاری و خطوط انتقال آب و فاضلاب اطمینان بیشتری را جهت حفظ محیط زیست و عدم آلودگی بسترهای خاکی و منابع آب های زیرزمینی حاصل می نمایند.

لوله کاروگیت

لوله کاروگیت

کاروگیت در انگلیسی به مفهوم موجدار و لوله کاروگیت به مفهوم لوله ای است که ظاهر آن موج دار است. لوله‌های کاروگیت با اسامی مشابهی همچون لوله پلی اتیلن دوجداره، لوله فاضلابی شیار دار، لوله آکاردئونی فاضلاب و در بین عوام لوله کالوگیت یکی از انواع لوله‌های پلی اتیلنی و یا پلی پروپیلنی است با ظاهری شیار دار یا کنگره دار و سطح داخلی صیقلی و صاف که در سایزهای 110 میلیمتر تا 4000 میلیمتر تولید و بمنظور جمع آوری و انتقال فاضلاب مورد استفاده قرار می گیرد. رنگ بیرون لوله کاروگیت سیاه رنگ و رنگ داخلی آن زرد و یا آبی رنگ است.

هدف از تولید لوله کاروگیت افزایش مقاومت مکانیکی، استاتیکی و سفتی حلقوی (Ring Stiffness) و در مقابل کاهش زبری نسبی درون لوله فاضلاب می باشد. با توجه به اینکه جریان فاضلاب حاوی مواد جامد می باشد، کاهش زبری نسبی باعث کاهش رسوب گذاری جریان فاضلاب می گردد که این امر به نوبه خود منجر به کاهش خطر گرفتگی و هزینه‌های نگهداری شبکه جمع آوری فاضلاب می گردد. لوله فاضلاب دوجداره قابلیت تحمل فشارهای داخلی را نداشته (حداکثر 1.5 بار) و به عنوان یک کانال زیرزمینی استفاده میشوند که برای شبکه‌های ثقلی طراحی شده است. سطح بیرونی آن حلقه به حلقه می باشد.

لوله دوجداره پلی اتیلنی کاروگیت دار دارای استحکام زیادی بوده و تمام فشارهای زیرسطحی و بارهای مرده و زنده وارده از سطح و زیر لاستیک ماشین‌های در حال تردد را تحمل میکند. لوله پلیکا و لوله کاروگیت هر دو بعنوان لوله‌های فاضلابی شناخته می شوند تفاوت اصلی آنها در این است که لوله پلیکا بمنظور انتقال فاضلاب درون ساختمان و در مواردی نادر بیرون ساختمان مورد استفاده قرار می گیرد و بر عکس لوله‌های دوجداره کاروگیتی برای جمع آوری و انتقال فاضلاب درون محوطه استفاده می‌شود و در مواردی نادر درون ساختمان کاربرد دارند.

کارخانه ناب زیست تنها شرکت با قابلیت تولید لوله کاروگیت تا سایز 4 مترمعادل 4000 میلیمتر در خاورمیانه می باشد. در هر دو موضوع کیفیت و قیمت ما به شما اطمینان می دهیم که در عالی ترین درجه خود قرار دارند. پس با خیال راحت با کارخانه ناب زیست تماس بگیرید و با کارشناسان ما گفتگو نمایید. حتی شما می توانید با هماهنگی از کارخانه بازدید کنید و از نزدیک شاهد تولیدات با کیفیت خطهای تولید دورسباخ آلمانی ناب زیست باشید.

لوله کاروگیت چیست؟

یکی از انواع لوله‌های پلی اتیلنی است که شامل دو جداره بیرونی با ظاهر موجدار مارپیچ (شیاردار) یا حلقه حلقه و لایه داخلی صاف و صیقلی و در اکثر موارد زرد رنگ می باشد و برای انتقال فاضلاب و سیالات اسیدی و قلیایی، شبکه‌های جمع آوری فاضلاب، شبکه‌های آبرسانی در مزارع و پسابهای صنعتی، پل سازی و بسیاری از کاربردهای دیگر استفاده می‌شود. لایه درون لوله‌های کاروگیت اغلب به رنگ آبی و یا زرد دیده می‌شود چرا که بهنگام ویدئومتری و تست اوالیتی یا نشت، این رنگ ها به بازرس کمک می کنند. لوله کروگیت بعنوان پرکاربردترین لوله جهت جمع آوری و انتقال فاضلاب در ایران و سایر نقاط جهان مورد استفاده قرار می گیرد. تا اینجا دانستیم لوله کاروگیت چیست؟

در ادامه به معرفی شاخص‌های استاندارد لوله‌ کاروگیت خواهیم پرداخت.

استاندارد جهانی بر تولید با مقاومت مکانیکی (Ring Stiffness) بین 16 تا 31.5 کیلونیوتن بر مترمربع تاکید میکند. استاندارد ایران برای مصارف فاضلابی بهیچ عنوان هیچ لوله ای بجز 31.5 کیلونیوتن را تائید نمی نماید لذا در ایران لوله فاضلاب کاروگیت استاندارد به لوله ای گفته می‌شود که 31.5 کیلونیوتن بر مترمربع مقاومت مکانیکی داشته باشد.

تمامی بازرسین ساتکاب و وزارت نیرو تاکید دارند مقاومت مکانیکی  لوله های کاروگیت دار تولیدی هر شرکتی در مرحله اول باید دارای sn=8 باشد. سپس این بازرسین به سراغ سایر تست ها خواهند رفت. لایه صاف داخلی لوله‌های تولیدی این شرکت از ‌ضخامت لازم جهت امکان استفاده از سیستم تحت فشار شستشوی لوله (Water Jet) برخوردار بوده و داخل لوله‌ها کاملا صاف و دارای پوشش زرد رنگ میباشد.

قیمت لوله کاروگیت

چنانچه وقت کافی ندارید تا متن مربوط به قیمت لوله کاروگیت را در سطرهای زیر مطالعه کنید فابل صوتی زیر شما را در این خصوص راهنمایی خواهد نمود. جهت استعلام قیمت لوله کاروگیت و دارای کاربردهای جمع آوری و انتقال فاضلاب، انتقال آب، پلسازی، ارزان قیمت جهت انتقال آب استخرهای ماهی، ایجاد داکت های انتقال بخار و ونت های هوا، شوتینگ زباله، ساخت مخزن کاروگیت و سپتیک تانک پلی اتیلن و… ابتدا ضروری است انواع و سایزهای مختلف این نوع خاص از لوله‌های دوجداره پلی اتیلنی را بشناسید و در نهایت نحوه تعیین میزان مقاومت مکانیکی مورد نیاز را بدانید.

محاسبه قیمت لوله کاروگیت همچون سایر محصولاتی که در کارخانه‌های دیگر تولید می‌شود از یک قانون تبعیت می کند :

قیمت لوله کاروگیت = وزن هر متر لوله مورد درخواست (پارامتری وابسته به تکنولوژی تولید می باشد) * قیمت روز هر کیلو پلی اتیلن گرید 100 یا 80 (پارامتری وابسته به مقدار سهمیه کارخانجات تولید کننده می باشد) + سود کارخانه تولید کننده لوله کروگیت (حدودا 25%) + سرانه قیمت سرشکن شده کوپلر + سرانه قیمت واشر سرشکن شده در هر متر لوله + هزینه‌های حمل و نقل لوله‌ها (پارامتری وابسته به نزدیکی کارخانه تولید کننده به محل اجرای پروژه)

قیمت لوله کاروگیت بر اساس میزان خاکی که قرار است تحمل کند (میزان فشاری که می بایست توسط لوله بصورت مرده و زنده تحمل شود)، سایز و متراژی که توسط خریدار سفارش گذاشته می‌شود دارای قیمت‌های متفاوتی است. در حالت کلی قیمت لوله کاروگیت از 31 هزارتومان در هر متر برای سایز 110 میلیمتر که به لوله مخابراتی نیز معروف است، آغاز و تا 24 میلیون و 800 هزار تومان تا سایز 4000 میلیمتر ادامه دارد.

هزینه حمل در قیمت لوله فاضلاب پلی اتیلن بسیار موثر است. به فرض مثال برای پروژه ای که در مشهد در حال اجراست، کارخانه لوله کاروگیت در بندرعباس بسیار سخت است که بتواند با کارخانه این نوع لوله‌ها در مشهد رقابت کند چرا که داخل این مدل لوله‌ها خالی بوده و هزینه حمل بقدری زیاد است که می بایست حتما تولید کننده لوله کاروگیت بومی پیدا نمود.

بطور مثال هزینه بار یک تریلی لوله دوجداره فاضلابی از شیراز تا مشهد که تنها می تواند 12 متر لوله 1800 بارگیری نماید معادل 7 میلیون تومان می باشد. سرشکن کردن این هزینه حمل روی قیمت خود لوله مساوی است با 10 درصد افزایش قیمت لوله‌ها.

فرض اصلی در نگارش لیست قیمتهای زیر، قیمت مواد هر تن 12 میلیون تومان و وجود بازرسی سطح یک می باشد.

قیمت لوله کاروگیت 110

قیمت لوله کاروگیت 110 میلیمتر با دهانه داخلی 11 سانتی متر و قطر بیرونی 121 میلیمتر از قیمت 20 هزار تومان آغاز تا 35 هزار تومان ادامه دارد. وزن لوله مذکور در هر متر معادل 1 کیلوگرم می باشد. زرد بودن یا نوبدن لایه داخلی سایز 110 یا 100 چیز مهمی نیست چرا که علنا ویدئو متری درون این لوله امکان پذیر نمی باشد. در کوچه ها و پس کوچه ها و بن بست ها از این لوله بمنظور جمع آوری و هدایت فاضلاب استفاده می‌شود.

برخی از شرکت‌ها از این لوله‌ها بمنظور غلاف کابل ها و سیم های مخابراتی استفاده می نماید از این رو به این لوله‌ها “لوله کاروگیت مخابراتی” نیز گفته می‌شود.

قیمت لوله کاروگیت 250

قیمت لوله کاروگیت 250 با وزن هر متر 3.7 کیلو با هزینه کوپلر و واشر هر متر 49 هزار تومان، قیمت لوله کاروگیت سایز 315 میمیلمتر به ازای هر متر 82000 تومان بهمراه اتصالات مریوطه اعم از کوپلر و یک عدد واشر EPDM. لوله 315 کاروگیت در دو مقاومت 31.5 و 16 تولید می‌شود و در صورت تولید کمتر از این سفتی حلقوی در اولین ریزش خاک روی آن دچار شکست خواهد شد. البته استاندارد ایران اجازه تولید لوله کروگیت 315 با سفتی حلقوی 16 معادل sn=4 را نمی دهد و در صورت مشاهده کارخانه تولید کننده را قطعا جریمه خواهد نمود مگر اینکه استفاده بجز انتقال فاضلاب داشته باشد همچون غلاف شیر برقی، جوی های آبرو، داکت ها و ونت های هوا

قیمت لوله کاروگیت 600

قیمت لوله کاروگیت 600 معادل 60 سانتیمتر در مقاومت مکانیکی 31.5 با وزن هر متر 20 کیلو با کوپلر و واشر در این مقطع زمانی 275.000 تومان با سرشکن نمودن هزینه کوپلر و واشر با بهترین کیفیت و دارای تائیدیه بازرسی ساتکاب و یا یکی از شرکتهای بازرسی مورد تائید وزارت نیرو از لوله کاروگیت ارزان قیمت سایز 600 در ساخت منهول های آدم رو، جوی های آب، قالب سازی، تولید شوتینگ های زباله و… می توان استفاده نمود.

قیمت لوله کاروگیت 800

قیمت لوله کاروگیت 800 میلیمتر با مقاومت مکانیکی 31.5 کیلونیوتن بر متر مربع به ازای هر متر 504 هزار تومان و وزن هر متر بدون احتساب کوپلر و واشر 36 کیلو گرم. لوله سبک این سایز می تواند در ساخت ایستگاه‌های پمپاژ، مقاوم سازی بدنه‌های چاه، منهول دسترسی به درون کانالها و تاسیسات زیر زمینی و استفاده بصورت قالب در پل سازی استفاده شود. امکان نصب نردبان درون لوله کاروگیت ارزان ناب زیست وجود دارد.

قیمت لوله کاروگیت 1000

قیمت لوله فاضلابی سایز 1000 میلیمتر با وزن هر متر حدودا 68 کیلوگرم با فی هر متر با کوپلر و واشر 946 هزار تومان. در صورت استفاده از این سایز لوله در ساخت منهول و مخازن سپتیک و ایستگاه‌های پمپاژ می توان وزن را تا 50 کیلو در هر متر کاهش داد و قیمت تا 700.000 تومان کاهش خواهد یافت.

قیمت لوله کاروگیت 1200

قیمت لوله کاروگیت 1200 هر متر 1.150.000 تومان که قابلیت دارد بصروت اکستروژن و یا الکترو فیوژن به لوله‌های هم سایز خود متصل شود. در این سایز لوله می توان از کوپلر واشر نیز جهت اتصال دو لوله به هم استفاده نمود ولی با توجه به بزرگ بودن قطر لوله فاضلاب و امکان از آب بندی خارج شدن بدلیل بالا بودن دبی فاضلاب در حال انتقال اصولا حتی بعد از استفاده از کوپلر و واشر منطقی است سر لوله‌های کاروگیتی به هم جوش بخورد.

قیمت لوله کاروگیت 1400

قیمت لوله کاروگیت دار 1400 میلیمتر در صورت تولید به صورت استاندارد با مقاومت 31.5 کیلونیوتن بر مترمربع دارای وزن هر متر 128 کیلو معادل 17.920.000 ریال و در صورت تولید با مقاومت 16 کیلونیوتن بر مترمربع دارای وزن هر متر طول 105 کیلو معادل 14.700.000 ریال می باشد. همچنین در صورت نیاز به تولید لوله پلی اتیلن 1400 کاروگیت دار ارزان می توان این لوله را با مقاومت 8 کیلو نیوتن هم تولید نمود که در این صورت قیمت به حدود 12 میلیون ریال در هر متر کاهش یافته و مصرف این نوع لوله‌ها در ساخت مخازن نگهداری اسید و سپتیک تانک کاروگیت می باشد.

قیمت لوله کاروگیت 1800

قیمت لوله فاضلاب کاروگیتی 1800 میلیمتر دارای وزن 205 کیلو برای مقاومت 31.5 کیلو نیوتن بر مترمربع دارای قابلیت اتصال بصورت جوش اکستروژن به ازای هر متر 3.000.000 تومان. ضخامت دیواره لوله 1800 در sn 8 معادل 13.5 سانتی متر است و در مقاومت پایین یعنی sn 4 معادل 9.5 سانتی متر. البته چنانچه قالب از حالت مربع ب مثلت تغییر کند این ابعاد نیز تغییر میکند.

قیمت لوله کاروگیت 3000

قیمت لوله پلی اتیلن کاروگیتی سایز 3000 میلیمتر با وزن هر متر 505 کیلو در مقاومت مکانیکی 31.5 کیلو نیوتن بر متر مربع و قیمت هر متر 6.560.000 تومان. این لوله‌ها در جمع آوری فاضلاب و انتقال پساب در شهرک های صنعتی که دبی فاضلاب بهنگام اورهال شدن سیستم ها بسیار بالا می رود و خطوط اصلی انتقال فاضلاب در شهرهای با جمعیت بیشتر از 5 میلیون نفر استفاده می‌شود.

مشخصات فنی مواد اولیه

بمنظور اینکه شرکتهای بازرسی بتوانند لوله‌های شما را تائید نمایند و مجوز حمل صادر شود مواد اولیه پلی اتیلنی می بایست توسط بازرس بهنگام ورود به کارخانه تائید و در انبار کارخانه پلمپ گردد. مشخصات فنی این مواد ذیلا تشریح گردیده است.

1. بعلت اینکه می‌بایستی در برابر اشعه ماوراء بنفش خورشید مقاوم گردد بایستی از پایدارکننده‌های نوری به صورت مستربچ استفاده کرد از متداول ترین آنها می‌توان به دوده (Carboon Black) اشاره کرد.
2. جهت کارایی مناسب می‌بایستی میزان آن بین 2% تا 2.5% باشد که در صورت استفاده از مستربچ مطابق استاندارد EN13476 و DIN16961 می‌توان میزان آن را تا 1.5% کاهش داد.
3. رنگ لایه خارجی می‌تواند سیاه، نارنجی متمایل به قهوه ای و یا خاکستری باشد. فقط این نکته اساسی مورد نظر است که در صورت استفاده از رنگهای دیگر غیر از سیاه می‌بایستی پایدار کننده مناسب در برابر نور خورشید را به ان اضافه کرد.
4. استفاده از مستربچ زرد در جوش بیرون لوله کاروگیت بهمراه پایدار کننده مناسب نوری، خاص این شرکت بوده که باعث ایجاد کیفیت مناسب در محصول می‌شود.
5. بر اساس نتایج آزمون بدست آمده در خصوص 3 حالت از تولید، لوله کاروگیت تولید شده با استفاده از مستربچ خاص این شرکت به همراه رنگ دانه زرد و پایدار کننده خاص UV پس از 24 ساعت آزمون در فضای باز کمترین میزان تغییر فرم را از خود نشان داده است.
6. نوع پلی اتیلن پایه مورد استفاده این شرکت در تولید لایه‌های داخلی و خارجی از مواد PE 80 یا PE100 با شاخص جریان MFI یکسان و در محدوده رواداری استاندارد گونه‌های مناسب پلی اتیلن pipe grade برای تولید می باشد.
7. مواد اولیه مصرفی مطابق با مفاد استاندارد ISIRI 7174 میباشد.
8. مواد اولیه مورد استفاده در لوله پلی اتیلن فاضلاب به جز فرآیند تولید گرانول و یا پودر نبایستی تحت هیچ فرآیند دیگری قرار نگرفته و علاوه براین هیچگونه مواد بازیافتی به آن اضافه نشده باشد.
9. الزاما برای مواد غیر مشکی مورد استفاده در لایه داخلی بایستی 4/0 درصد ماده مناسب ضد اشعه فرابنفش Anti uv مورد استفاده قرار می گیرد.
10. از هیچگونه مواد پرکننده معدنی در مواد اولیه مصرفی جهت تولید لایه‌های داخلی و خارجی لوله های دوجداره فاضلابی استفاده نمی‌شود.
11. HDPE یک ماده چند منظوره است و بدلیل خواص فیزیکی منحصر بفرد قابل استفاده در تاسیسات زیرزمینی می باشد.
12. لوله‌های HDPE دارای وزن سبک بوده و حمل نقل و نصب آنها آسان و کم هزینه است.

مشخصات فنی لوله کاروگیت

لوله تولیدی شرکت ما بعنوان محصول نهایی خط های تولید جهت استفاده در بخشهای مختلف شبکه‌های جمع آوری و انتقال فاضلاب و اگوی های شهری دارای تائیدیه و استانداردهای بسیاری می باشند که ذیلا به برخی از آنها اشاره می نمائیم. یکی از مهمترین پروانه ها و استانداردهایی که شرکتهای تولید کننده لوله های PE با دیواره ساختمند و سطح بیرونی غیر صاف می بایست حتما داشته باشند استاندارد شماره 3-9116 می باشد که به توان تولید کارخانه در قطرهای بیش از 1400 متر و تحت نظارت اداره استاندارد ایران اشاره دارد.

چون ماده اولیه HDPE شکننده نیست لذا لوله کاروگیت نیز حساسیت خاصی در مقابل سوراخ شدن ناشی از حمل و نصب ندارد. ضمن دارا بودن سطح داخلی صاف جهت سرعت دادن به انتقال فاضلاب، در مقابل خوردگی، سایش و خوردگی شیمیایی از مقاومت بسیار بالایی برخوردار است. سطح صاف باعث ایجاد خواص جریان بی نظیر می گردد. لوله‌های HDPE از نظر ساختمانی محکم و قادر به تحمل بارگذاری زیادی هستند. HDPE در مقابل فشار مقاوم است. این خاصیت باعث ایجاد مزیتهای بسیار زیاد آن جهت استفاده در سازه‌های زیرزمینی می گردد.

به محض وارد شدن فشار، لوله HDPE آن را به خاک دور و بر خودش منتقل می کند. این خاصیت به لوله های دوجداره فاضلابی اجازه می دهد که فشار نقطه ای وارده را منتقل نماید. تحمل فشار ممکن است به مرور زمان باعث تغییر شکل لوله و تطابق با شرایط بار وارده گردد. این تغییر شکل باعث استحکام ساختمانی در طول زمان می گردد. کاروگیت بهترین ساختار جهت انتقال ثقلی جریان و یا جریان با ارتفاع کم می باشد. سازندگان مختلف بر حسب شکل لوله و شرایط پروژه، روشهای مختلف اتصال لوله‌ها را پیشنهاد می دهند. کوپلرها همراه یا بدون واشر، دور لوله پیچیده شده و با حفاظ پلاستیکی محکم می شوند.

برای جریان ثقلی، آب بندی کم فشار کفایت می کند و تجربه ای در زمینه چکه کردن گزارش نشده است. اتصالات تحت فشار 10.8 یا 5 psi مطابق استاندارد ASTMD 3212 تست می شوند. هرچند استفاده از HDPE کاروگیت شده متنوع است ولی بیشترین استفاده آن در جریانهای ثقلی منابع آبی و فاضلابی می باشد.

سایر مشخصات فنی لوله‌های دوجداره پلی اتیلن تولیدی ناب زیست عبارتند از :

• مشخصات فنی و کیفیت لوله کاروگیت تولیدی این شرکت با استاندارد DIN 16961 2 (مربوط به کنترل ابعاد و مقاومت حلقوی لوله) و EN 13476 (سایر آزمون های مربوط به مشخصات کیفیت محصول) مطابقت دارد.
• حداقل مقاومت حلقوی (Ring Stiffness) برای لوله پلی اتیلن دوجداره تولیدی گروه صنعتی ناب براساس استاندارد DIN 16961 2 حداقل معادل SR24=31/5 KN/M2 می باشد.
• نوع و کیفیت اتصالات مورد نیاز برای لوله‌‌های کاروگیتی تولیدی ناب زیست الزاما مطابق با معیارهای فنی ارائه شده دراستانداردهای DIN 16961 2 ،EN 13476 ،ASTM 849 می باشد.
• سطوح داخلی و خارجی لوله و اتصالات کاروگیت باید صاف و تمیزبوده و نباید هیچ گونه شیار و تاول و سوراخ و یا هر گونه ناهمگونی دیگری درآن مشاهده گردد.
• لایه صاف داخلی از ‌ضخامت لازم جهت امکان استفاده از سیستم تحت فشار شستشوی لوله (Water Jet) برخوردار بوده و داخل لوله‌ها کاملا صاف و دارای پوشش زرد رنگ میباشد.
• لوله‌های کاروگیت بسته به نوع سطح، خاک و فشار وارده به سه دسته 16 و 31.5 و 64 کیلو نیوتنی تقسیم بندی می شوند.
• دارای تنوع اندازه از سایز 110 تا 3500 میلیمتر بوده و بر اساس استانداردهای DIN 16961 و EN 13476 و ISR 9116 تولید می گردند.

استانداردهای لوله کاروگیت

1. استاندارد اول : حداقل مقاومت حلقوی (Ring Stiffness) برای تولیدی گروه صنعتی ناب براساس استاندارد DIN 16961-2 حداقل معادل SR24=31/5 KN/M2 میباشد.
2. استاندارد دوم : نوع و کیفیت اتصالات مورد نیاز تولیدی ناب زیست الزاما مطابق با معیارهای فنی ارائه شده دراستانداردهای DIN 16961-2 ،EN 13476 ،ASTM-849 میباشد.
3. استاندارد سوم : سطوح داخلی و خارجی لوله و اتصالات کاروگیت باید صاف و تمیزبوده و نباید هیچ گونه شیار، تاول، سوراخ و یا هر گونه ناهمگونی دیگری درون لوله مشاهده گردد.

تست لوله کاروگیت

یکی از مهمترین تست هایی که در تمامی کارخانه‌های تولید کننده لوله‌های دوجداره پلی اتیلنی انجام می‌شود تست رینگ استیفنس (Ring Stiffness) یا مقاومت مکانیکی است می باشد. شرکت ما دارای مجهزترین آزمایشگاه با دستگاه‌های کالیبره شده توسط دانشگاه پلی تکنیک ایران را در اختیار دارد و تمامی محصولات تولیدی در حضور بازرس مقیم اداره استاندارد تولید می‌شود البته این موضوع به صورت نمونه گیری قابل انجام است چرا که تست تمامی لوله‌های کاروگیت دار خروجی از خط تولید غیر ممکن خواهد بود.

تست های 14 گانه لوله کاروگیت جهت اخذ تائیدیه و استاندارد وازرت نیرو

بعد از انجام تست های زیر مجوز بارگیری لوله‌ها توسط بازرس به کارخانه داده می‌شود. در صورت ریجکت شدن لوله‌ها تمامی محصول نهایی می بایست در قالب 5 درصد مجوز اداره استاندارد در استفاده از مواد بازیافتی هر کارخانه قابل استفاده است و فروش این محصول برای کارخانه تخلف محسوب می گردد.

1. تست ضربه
2. کیفیت ظاهری
3. نشانه گذاری
4. حداقل ضخامت لایه E5
5. حداقل ضخامت لایه E4
6. نرخ جریان مذاب
7. دانسیته
8. پایداری حرارتی
9. مقدار دوده
10. پراکنش دوده
11. آزمون اون
12. مقاومت حلقه ای اسمی
13. مقاومت حلقه ای بلندمدت
14. تست استاندارد انعطاف پذیری

مزایای لوله کاروگیت فاضلابی

1. مقاومت بالا در برابر خوردگي این لوله‌ها
2. محدوده دمای کاری وسیع
3. انعطاف‌پذيري، امکان بارگيری و نصب سهل تر به دليل قابليت انعطاف بالای لوله‌ کاروگیت دوجداره
4. اتصالات مناسب با آب‌بندی کامل
5. مقاومت جوش برابر و حتي بيشتر از لوله به دليل همگن بودن جوش و لوله
6. رفتار هیدرولیکی مناسب‌ تر نسبت به لوله‌های سیمانی و فلزی
7. مقاومت بالاتر در برابر سایش
8. وزن سبک و امکان جابجایی راحت تر لوله کاروگیت نسبت به سایر انواع لوله‌های فلزی و سیمانی
9. هزینه پائین انتقال و نصب

لوله‌های اسپیرال و کورتیوب و کاروگیت بدلیل طراحی آنها دارای مقاومت حلقوی مناسب جهت اعمال بارهای وارده در زیر زمین با حداقل شیب و کمترین وزن ممکن که سبب کاهش قیمت لوله و نهایتاً هزینه کمتر، انتقال سیال را بعهده دارند. پلی اتیلن دارای خواص لازمه و طول عمر بالا و تامین خواسته‌های بشر در انتقال فاضلاب که کمترین خوردگی توسط گازها و اسیدهای فاضلابی را شامل میگردد را دارد. تنوع تولید این لوله‌ها با اتصالات مربوطه، بخش عمده ای از انتقال فاضلاب را در کشور بعهده دارد. عموماً این نوع لوله‌ها با اندازه قطر داخلی، مقاومت مکانیکی و تکنولوژی تولید متمایز میشوند.

سایز بندی لوله کاروگیت

با توجه به دامنه وسیع تولید این نوع از لوله‌ها و دبی پساب یا فاضلاب عبوری از انها ذیلا به دسته بندی و یا سایزبندی لوله‌های دوجداره فاضلابی می پردازیم. این لوله‌ها از سایز 110 میلیمتر معادل 11 سانتی متر تا سایز 1000 میلیمتر بصورت روتاری یعنی تابشی دورانی و از سایز 1200 تا سایز 4000 میلیمتر بصورت اکسترود تولید و در اختیار پیمانکاران قرار میگیرند.

لوله کاروگیت 110

لوله کاروگیت سایز 110 میلیمتر یعنی 4اینچ در شاخه‌های 6 و 12 متری : این سایز لوله‌ها (110 میلی متر) بیشتر بمنظور جمع آوری فاضلاب در کوچه‌های 6 تا 8 متری با عمق نهایت 15 متر کاربرد دارند. قطر داخلی این لوله 11 سانتیمتر و قطر بیرونی 13.5 سانتیمتر می باشد. بدلیل ضعیف بودن لوله کاروگیت 110 میلیمتر امکان تولید با مقاومت 16 کیلو نیوتن برای این سایز نیست.

لوله کاروگیت 125

لوله کاروگیتی Carrogite tube سایز 125 میلیمتر (5اینچ) در شاخه‌های 6 و 12 متری : این سایز 125 یکی از از سایزهای کم کاربرد در جهان می باشد. این سایز لوله بمنظور جمع آوری فاضلاب کوچه ها با عرض نهایت 10 متر و عمق 25 متر استفاده دارد. البته در محله‌های آپارتمان نشین همچون تهران در کوچه‌های 10 متر با عمق 25 متر از لوله کاروگیت 200 استفاده می‌شود.

لوله کاروگیت 160

سایز 160 میلیمتر (6 اینچ) در شاخه‌های 6 و 12 متری : قطر داخلی لوله کاروگیت 160 معادل 16 سانتیمتر و قطر بیرونی آن 185 میلیمتر می باشد. استفاده این نوع لوله‌ها صرفا جمع آوری فاضلاب در کوچه‌های 12 متری با عمق نهایت تا 40 متر می باشد به شرط اینکه آپارتمان سازی زیادی در آن کوچه ها نشده باشد. مقاومت مکانیکی لوله کاروگیت 160 نیز صرفا 31.5 کیلو نیوتن بر متر مربع می باشد. امکان تولید مقاومت بالاتر از 31.5 و پایین از آن در این سایز وجود ندارد چرا که تحت فشار بارهای مرده می شکند.

لوله دوجداره فاضلاب سایز 225 میلیمتر (9اینچ) در شاخه‌های 6 و 12 متری، لوله سایز 300 میلیمتر (قطر دهنه داخل به داخل) در شاخه‌های 3 تا 12 متری – قطر بیرون به بیرون 300 میلیمتر معادل 360 میلیمتر خواهد بود. سایز 315 میلیمتر (12اینچ) در شاخه‌های 6 و 12 متری

سایز 400 میلیمتر (16اینچ) در شاخه‌های 6 و 12 متری : لوله کاروگیت 400 بعنوان یک حد میانه در بین انواع سایزها دارای تقاضای بسیار زیادی بین خریداران و فروشندگان می باشد.این موضوع بقدری دارای اهمیت است که هر یک از کارخانه‌های تولید کننده لوله دوجداره پلی اتیلن همواره یکی از خطوط تولیدشان در حال تولید با سایز 400 می باشد. قیمت این سایز لوله در مقطع کنونی که مواد اولیه پتروشمیمی امیر کبیر در بازار آزاد 12.400 تومان است بسته به کیفیت و مقاومت مکانیکی بین 90 هزار تومان تا 185 هزار تومان متغییر است.

لوله کاروگیت 500

لوله کاروگیت سایز 500 میلیمتر (20 اینچ) در شاخه‌های 6 و 12 متری، سایز 600 میلیمتر (24 اینچ) در شاخه‌های 6 و 12 متری، سایز 700میلیمتر (28 اینچ) در شاخه‌های 6 و 12 متری، سایز 800 میلیمتر (36 اینچ) در شاخه‌های 6 و 12 متری، سایز 1000 میلیمتر (40 اینچ) در شاخه‌های 6 و 12 متری

لوله کاروگیت 1200 میلیمتر (48 اینچ) در شاخه‌های 6 و 12 متری – نحوه اتصال این لوله‌ها از طریق جوش اکستروژن خواهد بود و امکان اتصال با کوپلر واشر در سایز 1200 لوله کاروگیت میسر نیست.

لوله کاروگیت 1400 میلیمتر (55 اینچ) در شاخه‌های 6 و 12 متری (این سایز فقط بصورت لوله اسپیرال در ایران قابل تولید است). این سایز لوله در مقاومت های 12، 16، 31.5 و 64 کیلو نیوتن بصورت مسلح و غیرمسلح تولید می گردد. شاخه‌های لوله پلی اتیلن دوجداره 1400 می تواند بصورت 0/5 متر و هر ضریبی از آن باشد. البته به دلیل مشکلات ناشی از محدودیت های حمل و نقل حداکثر طول قابل تولید 18 متر می باشد.

وزن لوله کاروگیت 1400 از 85 کیلو در هر متر تا 165 کیلو در هر متر قابل تغییر است. این رنج تغییرات پیوسته است لذا دست شما در تغییر قیمت هر متر باز خواهد بود و شما قادر خواهید بود لوله کاروگیت 1400 حتی با قیمت بطور مثال 1.2 میلیون تومان در هر متر تهیه نمائید.

نحوه اتصال سایز 1400 به همدیگر در این شرکت بعنوان تنها شرکت دارای این قابلیت هم می تواند کوپلر و واشر باشد و هم می تواند بصورت جوش لب به لب باشد. از این سایز لوله های فاضلابی موجدار در احداث پل زیر جاده ها و مسیر تردد انسان ها و جانداران استفاده می‌شود. در این حالت این نوع لوله‌ها در نقش قالب بتن ریزی عمل می کنند. در این حالت نیاز نیست مقاومت مکانیکی لوله خیلی زیاد باشد.

لوله کاروگیت 1600

لوله کاروگیت 1600 میلیمتر (63 اینچ) در شاخه‌های 3 یا 6 و یا 12 متری – این سایز لوله بصورت جوش اکستروژن قابل اتصال خواهد بود. استفاده این نوع لوله همچون لوله‌های سایز 1400 میلیمتر در ساخت پلها بمنظور تردد ماشین ها و گذرگاه‌های مال رو زیر جاده می باشد.

همچنین از لوله کاروگیت 1600 در ساخت مخزن اسید، سپتیک تانک ها، مخازن دوجداره پلی اتیلن دفنی و… استفاده می گردد. در واقعیت این سایز لوله دوجداره پلی اتیلن بصورت لوله اسپیرال 1600 تولید می‌شود چرا که روش روتاری بیشتر از 1400 قابل تولید نیست. ضخامت بدنه به مقدار مقاومت مکانیکی مورد نیاز وابسته است. چنانچه مقاومت مکانیکی 31.5 کیلونیوتن مد نظر باشد مشخصات فنی لوله کاروگیت اسپیرال 1600 م م به شرح زیر خواهد بود.

در صورت ضرورت بر تولید لوله ای با مقاومت مکانیکی بالفرض مثال 31.5 کیلونیوتن و ارتفاع پروفیل پایین تر این موضوع امکان پذیر است و می توان با تحلیل نرم افزار آباکوس به این مهم دست پیدا نمود.

نتیجه اینکه چنانچه بخواهیم به روش اسپیرال کاروگیت لوله با قطر داخلی 1600 میلیمتر تولید کنیم اندازه قطر بیرونی این لوله برابر است با 1595+(12*2)+(141*2)=1901 میلی متر یعنی قطر خارجی لوله اسپیرال کاروگیت با قطر داخلی 1.6 متر برابر است با 1.9 متر البته در مقاومت مکانیکی 31.5 کیلونیوتن بر متر مربع

لوله پلی اتیلن فاضلابی 1800 میلیمتر در شاخه‌های 3، 4، 5، 6 تا 12 متر بصورت اسپیرال و یا اسپیرال کاروگیت تولید می گردد.

لوله کاروگیت 2000

لوله کاروگیت یا اسپیرال کروگیت 2000 نیز در شاخه‌های 3 تا 12 متری قابل تولید می باشد که هم اکنون هر خط تولید لوله کاروگیت 2000 ناب زیست در روز می تواند 96 متر لوله با قطر دهنه داخل به داخل 2 متر تولید و روانه بازار نماید. بیشترین مورد استفاده لوله کاروگیت 2000 ساخت مخازن سپتیک می باشد. مخازن کاروگیت ناب زیست بمنظور ذخیره و حمل اسید های مختلف مورد استفاده قرار می گیرد.

لوله اسپیرال کاروگیت 2200 میلیمتر تا لوله کاروگیت اسپیرال سایز 3500 میلیمتر نیز در شهرک صنعتی لیا قزوین با توان تولید روزانه هر خط 48 متر در فروردین سال 96 تولید گردید.

لوله کاروگیت 3000

لوله کاروگیت سایز 3000 میلیمتر به مقاومت مکانیکی 31.5 کیلیو نیوتن بر متر مربع دارای وزن حدودا 600 کیلو در هر متر می باشد. قیمت دهانه 3 متری با SN8 در حال حاضر مواد اولیه هر تن مواد اولیه پتروشیمی امیر کبیر در بازار 11.5 میلیون تومان است، حدودا 75.000.000 ریال می باشد.

بزرگترین سایز لوله کاروگیت ایران سایز 3500 میلیمتر بود که این رکورد در تاریخ 15 شهریور 98 شکسته شد. در این تاریخ بزرگترین سایز لوله کاروگیت از 3500 به 4100 میلیمتر افزایش یافت و امروز ناب زیست مفتخر است بعد از شرکت آپانور وهولیت لهستان بزرگترین تولید کننده لوله‌های کاروگیت در جهان باشد.

لوله کاروگیت مسلح به لوله ای گفته می‌شود که در تولید لایه داخلی آن به جای پلی اتیلن همراه با مستربچ از گالوانیزه استفاده شده است. بدلیل ضریب انبساط متفاوت فلز با پلی اتیلن عملا لوله‌های کاروگیت مسلح در بلند مدت کارایی چندانی ندارند و متاسفانه اتفاقات غیرمترقبه زیادی به وقوع خواهد پیوست. یکی از مهمترین مشکلات جدا شدن لایه داخل و بیرون این نوع لوله‌ها و خوردگی فلز در معرض فاضلاب های اسیدی می باشد.

اتصالات لوله‌های کاروگیت

اتصالات کاروگیت بمنظور اتصال مسیر خطوط، تغییر زاویه خطوط انتقال فاضلاب، انشعاب گیری و سایر موارد در انتقال سیالات لوله‌های کاروگیت مورد استفاده قرار می گیرد. دوام و زمان کارکرد طولانی این نوع اتصالات باعث استقبال از این نوع اتصالات در پروژه‌های فاضلاب شده است. تنوع اتصالات کاروگیت باعث تسریع در اجرای پروژه‌های فاضلاب و افزایش کیفیت اجرای آن شده است.

محدوده دمایی اتصالات کاروگیت نسبت به دیگر اتصالات بیشتر بوده و از ۶۵ تا ۱۹۰ درجه فارنهایت و فشار تا ۱۲۵ اسب بخار را قادرند تحمل کنند. تنوع اتصالات باعث تسریع در اجرای پروژه‌های فاضلاب و افزایش کیفیت اجرای آن شده است. اتصالات ارائه شده توسط شرکت ما بر اساس استاندارد ملی ایران تولید می شوند.

لیست اتصالات لوله پلی اتیلن دوجداره تولیدی

اتصالات متقاطع چهار راهی، اتصالات کاهنده، اتصالات 45 درجه، اتصالات 90 درجه، سه راهی 45 درجه کاروگیت، سه راهی 90 درجه لوله‌های کاروگیت، چهار راهی دوجداره کاروگیت، زانویی 45 درجه لوله کاروگیت، زانویی 90 درجه، اتصال زانویی 135 درجه

قبل از شروع تشریح نحوه نصب لوله کاروگیت به استحضار می رساند این شرکت قابلیت تولید تمامی اتصالات لوله‌های کاروگیت تا سایز 3500 میلیمتر بصورت ساخت در محل پروژه اعم از زانو، سه راهی، چهار راه، منهول آدم رو و… را دارد.

نحوه اتصال لوله‌های کاروگیت

1. کوپلر و واشر – نر و مادگی
2. جوش اکستروژنی
3. جوش الکتروفیوژنی

روشهای اتصال لوله‌های کاروگیت

اتصال با کوپلر و واشر

برای حصول اطمینان از آببندی مناسب لوله کاروگیت باید دقت کافی به تمیز بودن واشر و کوپلر اعمال شود. در صورت عدم مراقبت لازم شکل کاروگیتی لوله باعث کشیده شدن مواد ترانشه به داخل کوپلر خواهد شد. توصیه میشود هنگام سوارکردن کوپلر یک ورقه پلاستیکی یا چوبی در زیر اتصال قرار داده شود.

برای هر اتصال، دو واشر برای انتهای دو لوله کاروگیت که داخل کوپلر قرار میگیرد مورد نیاز است. واشرها قبل از قرار گرفتن بر روی لوله فاضلابی موجدار باید با روان کننده مناسب، روانکاری شوند. حصول اطمینان از روانکاری کامل هر دو واشر و کوپلر لوله موج دار فاضلابی مهم میباشد. باید برای جا افتادن کامل انتهای هر دو لوله فاضلابی پلی اتیلن داخل کوپلر دقت کافی به عمل آید.

اتصال کوپلر حرارتی

این کوپلرها از مواد پلی اولفین شبکه ای شده با کیفیت مرغوب تولید میشوند. پوشش چسبناک مذاب داغ، آببندی 100% را فراهم میکند. این روش برای اتصال لوله کاروگیت با قطر بزرگ از نظر عملی ممکن و از نظر اقتصادی به صرفه میباشد.

به طور خلاصه مزایا و ویژگیهای اتصال لوله‌های کاروگیت با کوپلر و واشر عبارتند از :

• نصب سریع و آسان
• مقاومت بالای ضربه و سایش
• مناسب برای شرایط خشک و تر زیر زمین
• اتصال هم سطح با لوله کاروگیت
• امکان ایجاد سازگاری بیشتر در شرایط غیر هم تراز به دلیل خواص الاستومری
• امکان استفاده از یک سایز کوپلر برای لوله‌هایی با دامنه ی اندازه ی مختلف به خاطر نسبت جمع شدگی زیاد
• مقاومت در برابر گرما، اشعه ی فرابنفش، ارتعاش، ذرات سنگ و شرایط صنعتی نامساعد
• موجود بودن در طول و ابعاد مورد نیاز

اتصال کوپلر سرخود (ساکت و اسپیگوت)

هنگامیکه از سیستم ساکت و اسپیگوت استفاده میشود، اورینگ و کوپلر هر دو باید با روان کنندهی غیر نفتی و مناسب همچون مایع ظرفشویی، فاب و تاید روان کاری شوند. قسمت نر و مادگی قبل از روانکاری باید برای حصول اطمینان از آب بندی کامل، تمیز شوند. از آنجایی که لوله‌های کاروگیت میتوانند خاک ترانشه را به قسمت اتصال کوپلر وارد کنند، یک صفحه پلاستیکی تمیز باید در زیر محل اتصال کوپلر قرار گیرد. انتهای ساکت می بایست دو پروفیل انتهایی لوله‌های کاروگیت که به هم متصل شده اند را پس از آب بندی به صورت کامل بپوشاند.

بعضی از مزایای این روش اتصال لوله‌های دوجداره فاضلابی عبارتند از

• امکان نصب مستقل از آب و هوا
• نصب لوله کاروگیت بصورت سریع و ساده با بازدهی بالا
• صرفه جویی در زمان (عدم جوشکاری و خنک کاری و زمان تلف شده)
• عدم نیاز به آموزش جوشکار جهت جوش لوله کاروگیت
• انجام فرآیند اتصال لوله پلی اتیلن دوجداره بدون نیاز به تجهیزات خاص
• قابلیت اعمال فشار بلافاصله پس از نصب لوله ها
• تهیه و خرید آسان بدون نیاز به قطعات اضافی

تولید کننده لوله کاروگیت

به کارخانه ای که به کار تولید لوله کاروگیت در سایزهای 110 تا 4100 میلیمتر مشغول باشد تولید کننده لوله کاروگیت می گویند. تعداد شرکتهای تولید کننده لوله کاروگیت روز به روز افزایش یافته و با بروزرسانی خطوط تولید لوله کروگیت میتوان انتظار داشت در آینده نزدیک تعداد شرکتهای تولیدکننده لوله پلی اتیلن دوجداره از سقف 50 کارخانه در کشور فراتر رود.

لوله کاروگیت ساوه

کارخانه لوله کاروگیت قدر در ساوه – به این شرکت گازلوله هم گفته می‌شود که شرکتی دولتی بوده و تولید ات این شرکت دارای کیفیتی عالی است برای خرید لوله کاروگیت ساوه می بایست حتما در قالب سربرگ شرکت درخواست رسمی برای آنها ارسال نمائید. شهرک صمنعتی کاوه در شهر ساوه بدلیل قرار گرفتن در مرکز کشور و در عین حال نزدیک بودن به شهر تهران که پروژه‌های زیادی در پایتخت ایران در حال انجام است دارای مزیت رقابتی قیمت می باشد و کارخانه‌های واقع در ساوه عموما بسیار پرقدرت می باشند.

لوله کاروگیت اصفهان

یکی دیگر از تولید کنندگان لوله کاروگیت در اصفهان شرکت جوی گستر می باشد. اصفهان دارای تقاضای زیادی می باشد. لوله کاروگیت اصفهان بدلیل وجود تعداد بسیار زیاد شهرک صنعتی و شرکتهای فولاد مبارکه و ذوب آهن صفهان، نیروگاه محمد منتظری و موقعیت سوق الجیشی اصفهان و در مرکز قرار گرفتن این استان و شهر دارای سرچ زیادی در اینترنت و گوگل می باشد.

ناب زیست در این راستا با تامین انباری به مساحت 21 هکتار و دپوی سایزهای مختلف لوله کاروگیت در اصفهان آمادگی خود را برای تامین لوله‌های دوجداره پلی اتیلنی برای خریداران اصفهانی اعلام می نماید. لوله کاروگیت قدر اتصال نیز یکی از پر جستجوترین لوله‌های کاروگیتی سراسر کشور است که در شهرک صنعتی کاوه ساوه در حال تولید لوله می باشد.

شرکت قدر اتصال با وجود تعداد 6 خط تقریبا در سایز پایین تکمیل ترین کارخانه لوله کاروگیت ایران محسوب می‌شود لیکن بدلیل عدم وجود سایز های بالا همواره از قدرت شرکت در این زمینه ها بهره برده است. همکاری دو شرکت قدر اتصال و ناب زیست باعث شده است همکاری در حد جوینت ونچر پیش رفته و تقریبا سود بازرگانی در هنگام سفارش گذاری از طریق وندور حذف شود.

لوله کاروگیت قزوین

لوله فاضلاب دوجداره نشاگستر در شهر قزوین نیر بعنوان یکی از معتبرترین برندها در ایران در حال تولید لوله‌های کاروگیت می باشد. مدیریت شرکت نشاگستر در اختیار مهندس کاشی با سابقه ای درخشان در امور تولید می باشد. لیکن بدلیل کوچک بودن فضای کارخانه این شرکت قادر به راه اندازی بیش از دو خط تولید نیست و همواره در تحویل ها کارخانه لوله کاروگیت نشاگستر دارای تاخیری زیاد می باشد.

در شهر قزوین همچنین کارخانه ناب زیست در معیت کارخانه نشاکستر در حال تولید لوله کاروگیت دوجداره می باشد. بیشتر سایزهای تولیدی از سایز 600 میلیمتر به بالا می باشد. کارخانه ناب زیست به امید خدا در سال 1399 قطعا خط تولید لوله‌های سایز پایین را از شرکت دورسباخ آلمان وارد ایران خواهد نمود. وزن پایین، کیفیت بالا و نهایتا قیمت پایین به ناب زیست این قدرت را خواهد داد تا همچون سایزهای بزرگ بتواند با حداقل هزینه در خدمت به شما خریدار لوله‌های فاضلابی بهترین باشد.

لوله کاروگیت مشهد

لوله کاروگیت خوشنام خراسان نیز در سایزهای 160 تا 500 میلیمتر فعال است. در شهر مشهد فقط همین یک تولید کننده وجود دارد. کارخانه لوله کاروگیت مشهد بدلیل وجود کارخانجات صنعتی بسیار زیاد و وجود پروژه‌های بسیار عظیم عمرانی در جوار بارگاه ملکوتی امام رضا (ع) قطعا می بایست دارای تمامی خطوط تولید منجمله سایزهای 600 و بزرگتر باشد در حالی که شرکت خوشنام خراسان صرفا توان تولید سایزهای 160 تا 315 میلیمتر را دارد و در مابقی موارد تمامی سفارش های لوله‌های فاضلابی مشهد، شهرداری های مناطق چند گانه مشهد الرضا و شهرهای همجوار توسط کارخانه لوله کاروگیت ناب زیست تامین می‌شود.

لوله کاروگیت گرمسار

در شهرک صنعتی گرمسار نیز یکی از تولید کننده‌های لوله کاروگیت محبوب کشور در حال تولید لوله‌های دوجداره فاضلابی است. نام این شرکت قدیر لوله پاسارگاد می باشد. قدیر لوله نیز در صورت شرکت در مناقصه‌های بزرگتر از سایز 1400 میلیمتر از ناب زیست بعنوان همکاری چندین و چند ساله استفاده می نماید. لوله کاروگیت گرمسار بدلیل وجود گارخانه قدیر لوله در سرچهای گوگل بسیار دارای ترافیک زیاد شده است.

لوله کاروگیت شیراز

کارخانه لوله کاروگیت شیراز بعنوان نزدیک ترین بازار به عسلویه که پروژه‌های نفتی بسیار زیادی در این استان در حال اجراست بعنوان رفرنس اصلی تامین لوله پلی اتیلن دوجداره فاضلابی توسط شرکتهای در حال اجرای پیمان در عسلویه و استان شیراز انتخاب و بدلیل ثبت سفارش خرید بالا، همواره از تمامی سایزهای 200 میلیمتر تا 1000 میلیمتر مقدار 3000 متر لوله با مقاومت استاندارد تولید و انبار می نماید تا بتواند با سرعت پاسخگوی نیاز پیمانکاران پالایشگاه ها و شرکتهای پتروشیمی و نفت مستقر در استان شیراز باشد.

کارخانه لوله کاروگیت

یکی از بزرگترین کارخانه‌های لوله کاروگیت، کارخانه ناب زیست می باشد. یکی دیگر از کارخانه‌های تولید کننده لوله کاروگیت شرکت سعادت توان است که بعنوان همکار در حال تولید لوله‌های مزبور می باشد. قدر اتصال در شهر ساوه نیز دارای اهمیت بالایی در زمینه تولید لوله فاضلاب کروگیت می باشد.

کارخانه لوله کاروگیت تبریز

کارخانه لوله کاروگیت تبریز بدلیل وجود شرکت تدبیر نوین سازان، آذر آوند و دند لوله تقریبا بازار اشباعی دارد و به جرات می توان گفت بخش زیادی از ظرفیت این شرکت‌ها خالی است لذا در صورتی که بدنبال تامین ارزان هستید قطعا نهایتا به کارخانه لوله کاروگیت تبریز رو خواهید آورد.

بازار رقابتی، دوری از تامین کنندگان مواد اولیه و نهایتا دوری از شهرهای شرقی و جنوب شرق کشور و در ادامه هزینه حمل بسیار زیادی که به خریداران لوله کاروگیت تبریز تحمیل خواهد شد باعث می‌شود تبریز در این زمینه در حاشیه قرار گیرد و بمنظور ماندن در بازار رقابت مجبور به کاهش سود بازرگانی و تولید خود شود.

کارخانه لوله کاروگیت اهواز

اهواز بعنوان مرکز استان خوزستان بعنوان نفت خیز ترین استان کشور و بهره بردن از بودجه 2 درصدی درآمدهای نفتی دارای پروژه‌های زیادی منجمله پروژه‌های پایین دستی وزارت نفت و استخراج گاز و پروژه‌های شرکتهای زیر مجموعه پتروشیمی های بزرگی همچون مارون و امیرکبیر می باشد. همچنین زهکشی زمینهای اطراف رود کارون نیاز به لوله کاروگیت در سطح استان خوزستان و اهواز را بسیار بالا برده است.

از این رو شرکت آبان توسعه بسپار بعنوان همکار کارخانه لوله کاروگیت ناب زیست در اهواز مزیت کاهش هزینه حمل را برای مشتريان اهوازی به ارمغان آورده است. جهت ارسال سفارش لوله از کارخانه لوله کاروگیت اهواز با شماره 02188721092 تماس بگیرید.

فاصله لوله کاروگیت از تاسیسات زیرزمینی بهنگام نصب

فاصله از سیستمهای زیرزمینی : در لوله گذاری موازی یا متقاطع با رساناها یا کابلها که منتشر کنندهی گرما هستند، لوله‌های پلی اتیلن دوجداره باید از طریق فاصله  کافی، محافظت مناسب در برابر گرما یا سایر اقدامات مقتضی محافظت گردند.

در لوله گذاری موازی یا متقاطع با رساناها یا کابلها که منتشر کننده‌ گرما هستند، لوله‌های پلی اتیلن باید از طریق فاصله‌ کافی، محافظت مناسب در برابر گرما یا سایر اقدامات مقتضی محافظت گردند.

فاصله تا رساناها و کابلها تا محدودهی 1kv : هنگامیکه لوله‌های کاروگیت در گودال های باز بدون اقدامات محافظتی خاص هستند، در نقاط تقاطع حداقل فاصله باید به به اندازه 0.1m حفظ شود.

در لوله گذاریهای موازی حداقل فاصله بسته به نصف قطر اسمی لوله ی بزرگتر و در صورت امکان بیشتر از 0.2m  بدون اقدامات محافظتی خاص باید رعایت شود.

فاصله تا کابلهای بالای 1kv : در تقاطعها وجود حداقل 0.2m  فاصله الزامی میباشد. در لوله گذاری موازی، حداقل فاصله ی مورد نیاز 0.4m  میباشد. در محلهای پر تراکم بدون اقدامات محافظتی خاص فاصله نباید کمتر از 0.2m  باشد. اگر این فاصله ممکن نباشد اقدامات مقتضی از قبیل استفاده از صفحات یا پوششهای حرارتی میانی برای محافظت لوله‌های گاز صورت گیرد.

بمنظور بازرسی لوله کاروگیت باید اقدامات زیر قبل از دفن لوله‌ها انجام گیرد :

• لوله‌های تحویل گرفته شده کنترل شود.
• جزئیات تولید کنترل شود.
• صدمات ناشی از حمل و نقل و انبارش مورد توجه قرار گیرد.
• صحت ابعادی بررسی شود.
• اتصالات لوله‌ها باید بدون ایجاد تنش اضافی در محل اتصال انجام گیرد.

خاکریزی لوله کاروگیت

مواد مورد استفاده در خاکریزی ترانشه برای لوله‌های پلی اتیلن دوجداره لازم نیست از یک گرید خاص باشد و امکان استفاده از مواد حفاری شده که برای یک تراکم معمولی مناسب میباشد وجود دارد. به عنوان مثال مخلوط شن و ماسه با حداکثر اندازه ی دانه‌های 20 میلیمتر  برای پر کردن تا ارتفاع 300mm بالای لوله مناسب میباشد.

عمق پوشش لوله پلی اتیلن فاضلاب

به طور کلی حداقل عمق برای پوشش لوله‌های پلی اتیلن به شرح زیر میباشد:

• 500mm برای محل عاری از اعمال بار
• 600mm برای محل تحت بار وسایل نقلیه سبک
• 800mm و بیشتر برای محل تحت بار وسایل نقلیه سنگین

سوالی که اخیرا توسط تمامی خریداران لوله کاروگیت پیش آمده است این است تفاوت های لوله کاروگیت، لوله اسپیرال و لوله اسپیرال کاروگیت در چیست؟ ما در ادامه به مهم می پردازیم. این تحقیق حاصل تلاش واحد فنی و مهندسی شرکت بعنوان بزرگ ترین تولید کننده لوله کاروگیت در ایران می باشد. لطفا کپی برداری نکنید و یا با ذکر رفرنس به بازنشر آن اقدام نمائید.

تفاوت لوله کاروگیت، اسپیرال و اسپیرال کاروگیت

بعد از آشکار شدن خصوصیات منحصربفرد پلی اتیلن سنگین (HDPE) همچون طول عمر بالا، مقاومت در برابر عوامل خوردگی و سایش و همچنین ویژگی های هیدرولیکی مناسب در انتقال انواع سیالات، صنعت تولید لوله به سرعت به استفاده از این پلی الفین بعنوان ماده ی اولیه در ساخت محصولات خود تغییر جهت داد.

تامین کنندگان لوله‌های بخش آب و فاضلاب جز اولین کسانی بودند که به اهمیت پلی اتیلن در ساخت این نوع لوله‌ها پی بردند. لوله‌های دوجداره پلاستیکی و مشخصا لوله‌های دوجداره پلی اتیلنی (کاروگیت، اسپیرال و اسپیرال کاروگیت) در واقع لوله‌هایی هستند که از ماده پلی اتیلن سنگین (HDPE) ساخته شده اند و به منظور ارائه راه حل مقرون به صرفه برای پروژه‌هایی که به دنبال یافتن جایگزینی برای لوله‌های فلزی گالوانیزه (GI = Galvanized Iron) و لوله‌های بتنی تقویت شده (Reinforced Cement Concrete = RCC) می باشند طراحی شده اند.

امروزه لوله کاروگیت، اسپیرال و اسپیرال کاروگیت به عنوان اولین انتخاب در اجرای پروژه‌های شبکه فاضلاب، زهکشی، کشاورزی، ساخت آبروها و دیگر بخش های مهندسی مطرح هستند و جایگاه تثبیت شده ای در صنعت پیدا کردند. بطور کلی اطلاعات در مورد لوله‌های پلاستیکی بیش از حد پراکنده بوده و برای درک صحیح تفاوت ها و ویژگی های این لوله‌ها نیاز به مطالعه منابع بیشتری می باشد. با این وجود در این مقاله سعی شده تفاوت ها و ویژگی های هر یک از این لوله تا حد قابل قبولی گنجانده شود. علاقه مندان می توانند برای مطالعه بیشتر به منابع و استانداردهای ارائه شده در متن مراجعه نمایند.

 لوله پلی اتیلن دوجداره

لوله پلی اتیلن دوجداره کاروگیتی (DWC=Dual Wall Corrugated HDPE Drainage Pipe) یک لوله دو لایه با دیواره خارجی کنگره دار و دیواره داخلی صاف می باشد. سطح داخلی دارای خواص هیدرولیکی بسیار عالی و سطح خارجی آن برای افزایش توان تحمل بار خارجی به شکل کنگره دار طراحی شده است.

این نوع لوله با استفاده از خط تولید کاملا اتوماتیک به نام دستگاه کروگیتور (Corrugator) تولید می‌شود. از مزایای مهم خط تولید لوله کاروگیت سرعت بالای تولید می باشد. در این روش لوله در طول های 6 متری و با نری (Bell) و مادگی (Spigot) بصورت سرخود تولید می‌شود. در تصاویر زیر نمونه‌هایی از لوله کاروگیت ارائه شده است.

لوله دوجداره اسپیرال

واژه اسپیرال در لغت به معنی موجدار، مارپیچی یا حلزونی شکل بودن است. استفاده از اسپیرال در نامگذاری لوله‌های اسپیرال در واقع اشاره به فرآیند تولید این لوله‌ها دارد که در صنعت از این واژه بیشتر استفاده می‌شود اما نام صحیح این نوع لوله، لوله دوجداره پلی اتیلنی با دیواره ساختمند می باشد که بیانگر وجود ساختار پروفیلی در این نوع لوله‌ها می باشد. لوله اسپیرال (Non-pressure Structural-Wall HDPE) دارای دیواره دوجداره است.

این دیواره دوجداره از پیچیده شدن پروفیل پلی اتیلنی به دور یک درام (متشکل از یکسری رولیک نصب شده بصورت عمود بر روی محیط دایره ای در دل یک صفحه فلزی که قطر این دایره تعیین کننده قطر داخلی لوله می باشد، است) و چسبیدن پروفیل ها به یکدیگر با جوش اکستروژن پلی اتیلنی هم از داخل و هم از بیرون در طی یک فرآیند پیوسته (Continuous) شکل می گیرد. واژه بدون فشار (Non-pressure) در اینجا به استفاده از این لوله‌ها برای جریان های ثقلی و بدون فشار اشاره دارد (حداکثر نیم بار).

هر چند امروزه با کمک کامپیوتر و نرم افزارهای شبیه سازی و توانایی خط تولید این لوله‌ها، امکان طراحی و ساخت برای تحمل فشارهای بالاتر یعنی تا سه بار نیز وجود دارد. به علت خواص متمایز پلی اتیلن بعنوان ماده اولیه در ساخت و تکنولوژی منحصر بفرد تولید، لوله اسپیرال تبدیل به یک لوله بسیار کارآمد با وزن سبک در پروژه‌های مهندسی شناخته می‌شود.

لوله اسپیرال کاروگیت

لوله‌های اسپیرال کاروگیت (HDPE Corrugated Spiral Pipes) (مارپیچ و موجدار یا کنگره دار- در متن استاندارد ملی 3-9116 لوله یا اتصال با سطح درونی صاف و سطح بیرونی مارپیچی توپر یا توخالی یا دندانه دار حلقوی، با طرح نوع B نام گذاری می‌شود) از خانواده لوله اسپیرال بوده و فرآیند تولید آن ها مشابه لوله اسپیرال است با این تفاوت که هندسه پروفیل ها در این لوله‌ها متفاوت بوده و در سطح خارجی بصورت کنگره ای می باشد.

لوله‌های اسپیرال کاروگیت به عنوان یکی از بهترین لوله‌ها برای کاربردهای آب و فضلاب و زهکشی مطرح می باشد. در بدنه دارای دو جداره بوده که این جداره ها یکدیگر را تقویت نموده و فضای خالی میان دو جداره کاملا خالی می باشد که این مزیت بزرگی برای استفاده‌های مهندسی و فوق مهندسی از این لوله‌های کاروگیت می باشد. این نوع لوله منطبق براستاندارد داخلی ISIRI 9116 و استانداردهای بین الملی مانند DIN 16961 و EN 13476‐2 (type A2) و از قطر 500 تا 4000 میلیمتر قابل تولید می باشد.

لوله کاروگیت ارزان

لوله کاروگیت ارزان، لوله ای است که با مقاومت مکانیکی یعنی سفتی حلقوی کمتر از استاندارد تولید شده باشد. همچنین می توان با استفاده از گرانول قیمت لوله کاروگیت را تا حد زیادی کاهش داد. قیمت لوله کاروگیت 400 میلیمتر استاندارد در مهرماه سال 1398 شمسی معادل 120 هزار تومان و لوله ارزان همین سایز حدودا 95 هزار تومان خواهد بود.

لوله کاروگیت ارزان کاربردهایی غیر از انتقال فاضلاب در زیر زمین خواهد داشت همچون ساخت منهول یا آدم روی فاضلاب، تولید انواع سپتیک ها، مخازن اسید و…. لوله کاروگیت ارزان در سایزهای 110 تا 600 میلیمتر در مقاومت 16 کیلو نیوتن قابل تولید می باشد لیکن در سایزهای 800 تا 1200 در مقاومت 8 تا 16 کیلو نیوتن و در سایزهای 1400 تا 3500 میلیمتر در مقاومت های 2 تا 16 کیلیو نیوتن قابل تولید می باشد.

استفاده از این لوله ها در پل سازی دقیقا مصداق صحبت اخیر خواهد بود چرا که کارفرما می بایست با ریختن بتن دور لوله نیروهای استاتیکی و بارهای مرده و زنده ورودی از سمت لاستیک ماشین ها های سنگین را به خاک اطراف منتقل نماید. در این صورت لوله نقش غلاف یا قالب بتن را بازی خواهد کرد با این تفاوت که بدلیل خواص پلی اتیلن، این لوله دارای گارانتی مادام العمر حتی در صورت عبور سیال اسیدی از درون آن خواهد بود. همچنین از لوله کاروگیت ارزان در ساختن غلاف بمنظور عبور سیم ها اعم از سیم های فیبر نوری و کابل برق و… استفاده می‌شود.

نصب لوله‌های فاضلابی موجدار درون بتن

نحوه جاگذاری و نصب لوله فاضلاب دوجداره درون بتن

شماتیک کلی جاگذاری لوله کاروگیت درون بتن

عرض ترانشه برای نصب لوله کاروگیت

عرض ترانشه طبق استاندارد‌ها نبایستی از آنچه که برای متراکم کردن و خاک‌ریزی دو طرف لوله مورد نیاز است بیشتر باشد در واقع عرض ترانشه بستگی به مصالح خاکریزی، روش تراکم و قطر لوله خواهد داشت.

عرض متداول برای لوله‌های به قطر 250 الی 600 میلیمتر دو برابر قطر خارجی و لوله‌های 700 الی 900 میلیمتر معمولا مساوی قطر خارجی به اضافه 0.6 متر می باشد و برای لوله‌های بالای 1000 میلیمتر، عرض ترانشه مساوی قطر خارجی به اضافه یک متر است. عرض ترانشه می‌تواند بر حسب نوع مصالح خاکریزی و روش تراکم تغییر نماید. برای مواقعی دو لوله کاروگیت یا تعداد بیشتر در کنار هم قرار می‌گیرند، فاصله بین لوله‌ها بر اساس جدول ذیل تغییر می‌کند:

زیرسازی برای نصب لوله کاروگیت

مسیرسازی باید به اندازه‌ای باشد که تکیه گاه محکمی برای لوله ایجاد نماید و گرید لوله را حفظ نماید. خاک بستر مسیر باید خاکی کاملا متراکم باشد به طوری که هیچ فضای خالی بین مصالح بستر نماند، در غیر این صورت پس از بارگذاری خاک مورد نظر تغییر شکل خواهد داشت.

محدوده گرده لوله در مجموعه خاکریزی، بیشترین مقاومت در مقابل بار حاصل از خاک و ترافیک را فراهم می‌نماید. طبق آیین نامه AASHO Section 30 (لوله‌های ترموپلاستیکی) خاک بستر لوله گذاری باید به مقدار سختگیرانه 95% تراکم برسد. در برخی از منابع این مقدار کمتر عنوان شده است. (CAN/CSA B182.11)

بتن مگر (بتن نظافت) Lean Concrete

بروی بستر خاکی یک لایه بتن با عیار سیمان پایین (حداقل 150 کیلوگرم بر متر مکعب) اجرا می‌شود. به این بتن، بتن مگر یا بتن نظافت می گویند که وظیفه اصلی آن جدا کردن خاک بستر از بتن یا ماهیچه سازی نهایی می باشد. ضخامت این لایه معمولا 10 سانتی متر در نظر گرفته میشود که مطابق آیین نامه ها حداقل مقدار آن 7.5 سانتی متر می باشد.

بتن مسلح نهایی Mass Concrete

نکته اول در بحث بتن ریزی نهایی، قالب بندی می باشد. در حالتی که بهنگام نصب لوله کاروگیت مسیر لوله گذاری به صورت قائم حفاری شده باشد نیازی به قالب بندی نخواهیم داشت ولی طبق پیشنهاد آیین نامه باید مانع تماس بتن نهایی با دیواره‌های خاکی شویم که برای این منظور از مصالح سبک و ارزان مانند یونولیت(عرض کم)، فوم، نایلون پلاستیکی و… استفاده می‌شود.

در صورت حفاری مسیر لوله گذاری به صورت شیبدار، باید از قالب بندی برای بتن ریزی استفاده کنیم. مصالح قالب بندی در دو نوع چوبی و فلزی مرسوم می باشد.(هنگام در نظر گرفتن عرض حفاری مسیر، ضخامت قالب ها باید در نظر گرفته شود).

نکته بعد استفاده از مش برای مسلح نمودن بتن ماهیچه می باشد. دلیل اصلی استفاده از مش، افزایش مقاومت کششی بتن و کاهش افت و خیز بتن می باشد. برای مش از میلگرد های ساده یا آجدار (بسته به نمره میلگرد) استفاده میشود. بتن مصرفی در این نوع بتن ریزی ها به طور کلی به میزان بارگذاری نهایی، مقدار تنش های برشی وارد شده از خاک مجاور بتن، زلزله خیزی منطقه و… بستگی دارد که عموما از بتن با مقاومت مشخصه حداقل 25 مگاپاسکال (عیار 350 کیلوگرم در متر مکعب) استفاده میگردد.

برای بتن ریزی مقطع مورد نظر، در مرحله اول تا خط مرکزی لوله بتن ریزی می‌شود، پس از گیرش اولیه بتن، نیمه بعدی بتن ریزی خواهد شد. همچنین باید دقت شود بهنگام جایگذاری لوله کاروگیت محدوده ماهیچه سازی دور لوله در نیمه پایینی به طور کامل انجام گیرد.

قبل از دفن لوله‌های کاروگیت به نکات زیر توجه شود

• لوله‌های تحویل گرفته شده کنترل شود
• جزئیات تولید کنترل شود
• صدمات ناشی از حمل و نقل و انبارش مورد توجه قرار گیرد
• صحت ابعادی بررسی شود
• اتصالات لوله‌ها باید بدون ایجاد تنش اضافی در محل اتصال انجام گیرد

دفن کردن لوله لوله کاروگیت

همچون لوله پلی اتیلن که در آبیاری تحت فشار استفاده می شوند، لوله کاروگیت نیز دستورالعمل خاصی در دفن کردن باید رعایت گردد. این لوله‌ها میتوانند از طریق جوش یا اتصالات فشاری بر روی زمین به هم متصل شده و سپس به آسانی داخل ترانشه قرار داده شوند.

در حین ایجاد مهار برای خطوط لوله دفن شده، ایجاد مهار در شیرها و انتهاهای آزاد لوله‌ها نیز توصیه میشود. تمام تکیه گاههای موقت مانند پایه ها و میخهای تراز و.. باید قبل از خاکریزی از زیر لوله خارج گردد. تمام تکیه گاههای موقت مانند پایه ها و میخهای تراز و.. باید قبل از خاکریزی از زیر لوله خارج گردند.

دبی عبوری از لوله‌های دوجداره کاروگیت دار

دبی (بر حسب لیتر بر ثانیه) لوله‌های کاروگیت با قطرهای مختلف (بر حسب اینچ) زمانی که فشار 1 کیلوپاسکال باشد

1 = 0.6

2 = 2.6

3 =5.9

4 = 10.5

5 = 16.5

6 =23.7

8 = 42.3

دبی (بر حسب لیتر بر ثانیه) لوله‌های کاروگیت با قطرهای مختلف (بر حسب اینچ) زمانی که فشار 2 کیلوپاسکال باشد

1 = 1

2 =3.9

3 =8.8

4 = 15.7

5 = 24.5

6 =35.3

8 = 62

یکی از مهمترین استفاده‌های لوله کاروگیت فاضلابی استفاده از آن در ساخت پل ها می باشد. یکی دیگر از استفاده دیگر این لوله‌ها در سایز بزرگ استفاده از ان در ساخت واحدهای پیش ساخته، سنگر زیر زمین با سرعت بسیار زیاد می باشد.

همچنین اتاق خواب کارگری و مهندسی درون کمپ ها را می توان با استفاده از لوله‌های کاروگیت با سایز بالا ساخت. بزرگترین سایز لوله کاروگیت موجود در ایران در اختیار شرکت با قطر 4.1 متر می باشد که از آن می توان بمنظور ساخت کمپ های کارگری، اداری، مسکونی، دانشجویی و کمپ های کشیک شبانه و سنگرهای نیروی نظامی استفاده نمود.

در زیر تصویر لوله پلی اتیلن دوجداره با قطر 3.5 متر که با مستربچ سفید تولید شده است و از ان در ساخت کمپ مهندسی زیر زمین در عسلویه به دور از هوای داغ آن منطقه به سفارش شرکت پترو آریا برای مهندسین چینی استفاده گردیده است، به نمایش گذاشته خواهد شد.

شرکت ما آمادگی خود را برای طراحی هر نوع سازه ای جهت سکونت پرسنل مهندسی، کارگری، نظامی، دانشجویی و… بصورت اکسپوز یا دفنی اعلام می نماید. کف این نوع لوله‌ها بهنگام استفاده بدین منظور با ورقه‌های کاملا صاف پوشانده می‌شود و به طراح و معماران تزئینات داخلی اجازه می دهد براحتی هر نوع تقسیم بندی را درون این لوله‌ها به اجرا درآورند. بهنگام استفاده از لوله کاروگیت 3500 میلیمتر روی زمین بدلیل جلوگیری از جذب گرما، آنها را با استفاده از مستربچ سفید رنگ تولید می نمایند.

همچنین این نوع لوله‌ها بدلیل دوجداره بودن همچون سایز انواع لوله‌های دوجداره پلی اتیلن عایق صد در صد حرارت بوده و باعث کاهش هدر رفت انرژی گرمایی در هر دو حالت زیر زمینی و اکسپوز می گردد.

بارگیری لوله کاروگیت

بمنظور کاهش قیمت تمام شده، کارخانه ای که امکانات بارگیری لوله‌های کاروگیت در سایزهای متوالی بصورت تلسکوپی را داشته باشد قطعا میتواند زمینه رضایت مشتری را تامین نماید. ناب زیست با الگوبرداری از کارخانه‌های بزرگ همچون کارخانه لوله کاروگیت قدیر لوله گرمسار و لوله قدر گازلوله ساوه این امکان را فراهم نموده است.

وجه تسمیه لوله آکاردئونی نیز حالت خرطومی شکل یا فنری آنهاست که به رویه بیرونی آنها حالت آکارئونی میدهد. پس چنانچه در قرارداد یا مناقصه ای با عنوان لوله آکاردئونی فاضلاب برخورد نمودید منظور همین لوله کاروگیت فاصلابی می باشد.

لوله کاروگیت مخابراتی در حقیقت لوله ای است با قطر نهایتا تا 110 میلیمتر که وزارت ارتباطات و فناوری اطلاعات از طریق ادارات مخابرات سراسر کشور نسبت به خرید انها از کارخانه تولید کننده لوله کاروگیت مخابراتی اقدام می نماید.

این لوله‌ها جایگزین لوله‌های پی وی سی مخابراتی هستند و بدلیل مقاومت مکانیکی بالای لوله‌های دوجداره نسبت به لوله پی وی سی مخابراتی و قیمت پایین تر امروزه بیشتر مورد درخواست پیمانکاران صنعت مخابرات کشور قرار گرفته اند.

واشر و اتصالات لوله کاروگیت

روشهای اتصال دهی در لوله‌های کاروگیت با توجه به شرایط فشارهای داخلی و خارجی، آببندی، مقاومت در برابر حرکتهای طولی، مقاومت در برابر بار ناشی از پیش راندن یا کشیدن، شرایط کارگذاری و نصب و شرایط تولید لوله کاروگیت متفاوت خواهد بود.

یکی از پر استفاده ترین نوع اتصال جهت اتصال دهی لوله‌های کاروگیت به یکدیگر استفاده از کوپلر و واشر می باشد. قطعه میانی که دو سر لوله کاروگیت را به هم وصل می کند کوپلر نام دارد و کوپلر بدون واشر کاربرد ندارد. زیرا واشر جهت آب بند بودن لوله استفاده می‌شود.

سایزبندی واشر کاروگیت

واشر کاروگیت سایز 110 میلیمتر معادل 4 اینچ از جنس epdm دارای وزن بسیار ناچیز محدوده قیمتی از 5000 تومان برای هر شاخه تا 18 هزارتومان را دارد. واشر سایز 125 و 160، 200، 250 تا 1200 در کارخانه ناب زیست تولید می‌شود. جهت استعلام قیمت با همکاران من در واحد بازرگانی تماس بگیرید.

لوله‌های کاروگیت تا سایز 1200 میلیمتر دارای کوپلر و واشر سرخود می باشند. و درصورتی که خطوط لوله‌ها پشت سر هم قرار گیرد نیاز به کوپلر اضافه یا واشر نمی باشد. لازم به ذکر است هر شاخه لوله کاروگیت در سایزهای 110 تا 800 که روش تولید لوله‌ها تزریق می باشد، دارای یکعدد کوپلر سرخود و یک عدد واشر از جنس EPDM بصورت دیفالت (استاندارد) می باشد. معمولا واشر لوله کاروگیت را در بازار برای لوله‌های با سایز کوچک استفاده می کنند.

کوپلر میانی (بوشن کاروگیت)

اما در صورتی که بخشی از لوله کاروگیت برش بخورد دیگر نیاز به ارتباط دو سر لوله نری به یکدیگر باشد که در این حالت از کوپلر میانی برای اتصال دو لوله استفاده می گردد. کوپلر میانی یا همان بوشن زمانی استفاده می‌شود که جهت هر برش از لوله جهت اتصال لوله یکعدد کوپلر و دو عدد واسر لازم می باشد. پس هر زمان لوله کاروگیت را از وسط نصف کردید شما به بوشن کاروگیت نیاز خواهید داشت.

نحوه نصب واشر کاروگیت

هنگامیکه از کوپلر و واشر استفاده می‌شود، اورینگ و ساکت هر دو باید با روان کننده غیرنفتی ومناسب روان کاری شوند. قسمت نر و مادگی قبل از روان کاری باید برای حصول اطمینان از آب بندی کامل، تمیز شوند. جهت جلوگیری از آسیب دیدن اورینگ استفاده از روان کننده‌های غیرنفتی مانند مایع ظرفشویی به جای روان کننده‌های نفتی (گریس ونظایر آن) صورت پذیرد.

نکات مهم در نحوه اتصال کوپلر و واشر کاروگیت

واشر کاروگیت میبایست در حلقه اول لوله قرار گیرد. نصب لوله باید از سمت لوله به کوپلر صورت گیرد. در زمان جا گذاری لوله باید توجه داشت که واشر دفرمه نشود. برای جلوگیری از حرکت لوله در حین برقراری اتصال باید برای تثبیت لوله اقدامات لازم انجام پذیرد و زیر آن تخته گذاشت تا عملیات تراز بودن با سرعت انجام پذیرد.

برای این که ما متوجه شویم که آب بندی لوله کاروگیت به صورت کامل و دقیق انجام شده است باید دقت و ظراف مناسب را جهت تمیز بودن واشرها در نظر گرفت. برای هر اتصال دو عدد واشر جهت انتهای لوله فاضلابی که داخل کوپلر جا ساز می‌شود مورد نیاز است. واشرها قبل از قرار گرفتن روی لوله‌ها باید با روان کننده مناسب، روانکاری شوند.

باید برای جا افتادن کامل انتهای هر دو لوله کاروگیت داخل کوپلر دقت کافی به عمل آید. اگر در جا افتادن واشر مشکلی پدیدار شود معمولا به دلیل عدم روانکاری مناسب واشر و کوپلر می باشد. اگر واشر هنگام نصب به طور مناسب روانکاری نشود ممکن است از محل خود خارج شود.

سایر محصولات ناب زیست که ما پیشنهاد می نمائیم حتما آنها را مطالعه کنید عبارتند : منهول پلی اتیلن ، پکیج تصفیه فاضلاب ، مخزن پلی اتیلن

قیمت بروز لوله کاروگیت سایزهای 110 تا 3500 ؟

لیست قیمت بروز لوله کاروگیت سایزهای 110، 125، 160، 200، 250، 315، 400، 500، 600، 700، 800، 1000، 1200، 1400، 1600، 1800، 2000، 2200، 2400، 2500، 3000، 3500 را از ما بخواهید

خرید لوله کاروگیت ارزان ؟

لوله کاروگیت ارزان جهت تولید منهول پلی اتیلن، رایزر، غلاف سیم و کابل، سپتیک تانک پلی اتیلن، پل های زیر جاده، شوتینگ زباله، لندفیل و… استفاده میشود.

بزرگترین کارخانه تولید کننده اتصالات کاروگیت ؟

اتصالات کاروگیت شامل زانو، سه راهی، چهار راهی، تبدیل کاروگیت در سایزهای مختلف در کارخانه تولید و عرضه می گردد

تولید کننده بزرگترین سایز لوله کاروگیت ؟

کارخانه تولید کننده لوله کاروگیت به صورت اسپیرال کاروگیت با قطر دهانه 3.5 متر جهت ساخت مخازن اسید عمودی و سایر مصارف قابل بررسی می باشد.
